A CAT5E javítópanel egy olyan eszköz, amelyet a hálózati kábelek szervezésére és kezelésére használnak egy strukturált kábelezési rendszerben. Általában egy sor port tartalmaz, amelyek mindegyike csatlakoztatható egy hálózati kábelhez, lehetővé téve a kábelek könnyen csatlakoztatását és szükség szerint történő kihúzását. A "CAT5E" megnevezés arra a kábel kategóriájára utal, amelyet a panel támogatására terveztek, ebben az esetben az 5. kategóriában továbbfejlesztett.
1.19 "Rack Mount Standard, erős, könnyen telepíthető kialakítás, jelentősen javítva a munka hatékonyságát; kompatibilis 19" berendezés-állványokkal, szekrényekkel és fali tartókkal.

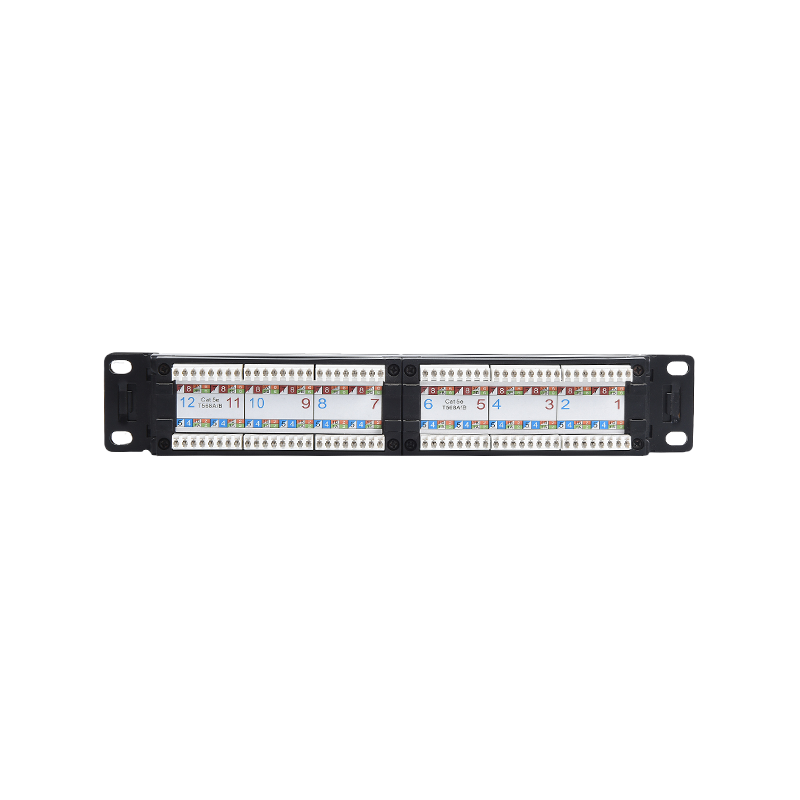

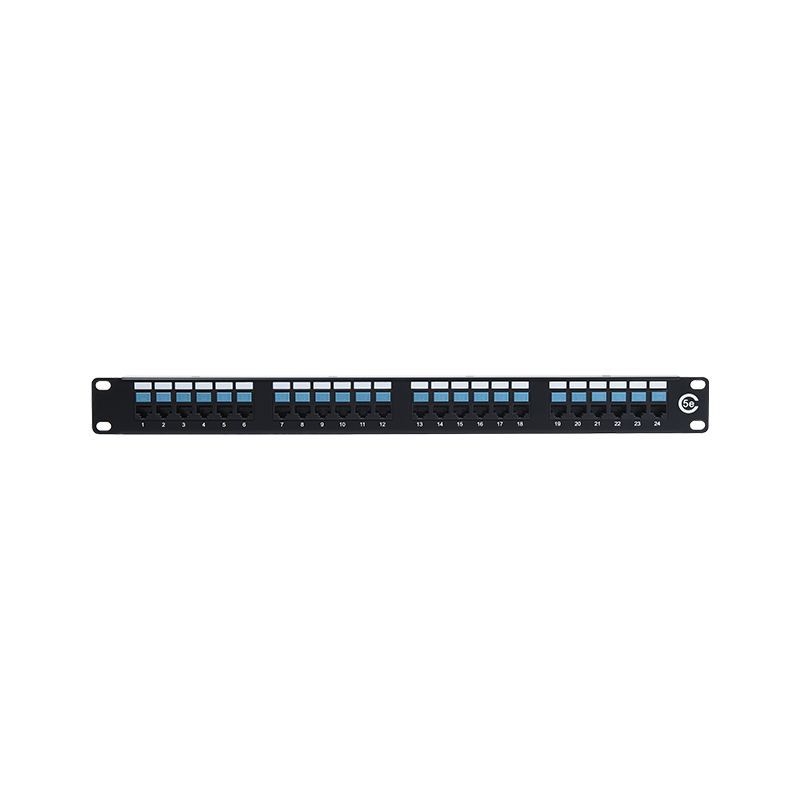

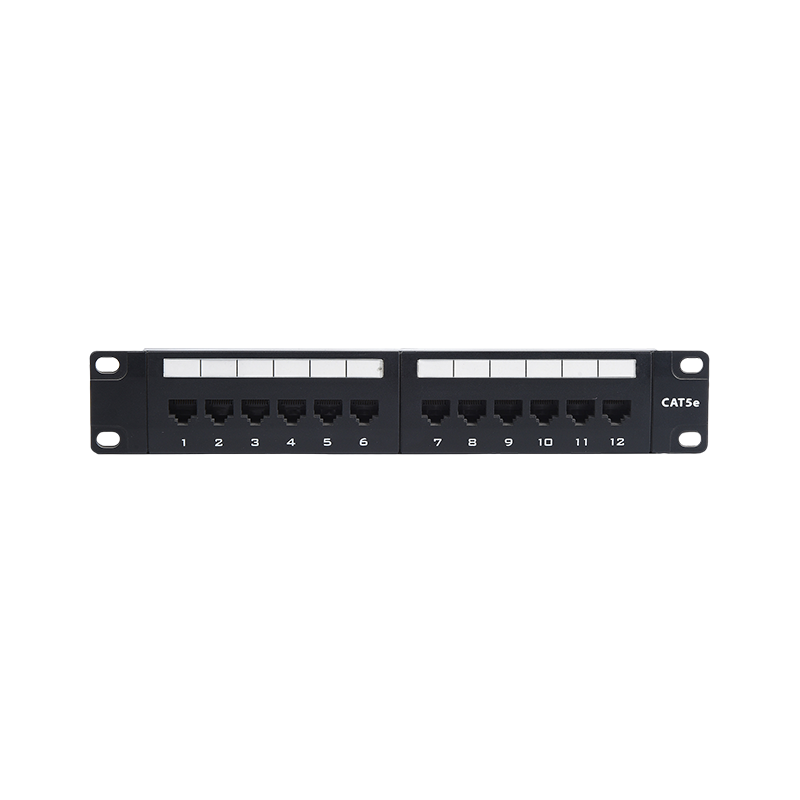

2. Mind a 12, mind a 24 port címkével rendelkezik, és az elülső nagy címke kényelmes az ügyfelek portjának azonosításához; A hátulján van egy kábelkezelő, amely hatékonyan vezetheti a kábelt a befejezési ponthoz.
3. Csatlakozási módszer: RJ45 Jack jumperrel, IDC vízszintes vezetékkel végződve. A Contact PIN-kontakt-érintkező magas és alacsony diszlokációs technológiát alkalmaz, ami hatékonyan csökkenti a közeli áthallás értékét.
4. Környezetvédelmi követelmények: megfelelnek a ROHS szabványoknak.
5. Anyag Bevezetés: Ezt a javítópanel terméket használják a vízszintes vezetékek és a munkaterületek vezetékeinek csatlakoztatására az épület azonos emeletén, és elsősorban a kábelkészletek és a terminálfelszerelések vagy adapterek átalakításához használják. A termék párosító és párosító kábelek a réztengelyes csavart pár kábelek és a réztengelyes jumperek.
6. Összevetési kapcsolat: Használjon ugyanazon szabványos sorozat csatlakozóival
7. alkalmazandó szabvány: Általános specifikáció: YD/T 926.1-2009
Sub-szabvány: YD/T 926.3-2009
8. Műszaki paraméterek:
Elektromos jellemzők:
A. Frekvenciatartomány: 1 ～ 100MHz
B. Munka feszültség: 125 V
C. A feszültség ellenállása: DC1000V (AC750V) 1 perc bontás és íves jelenség nélkül
D. A közeli végső áthallás csillapítása Következő: ≥4DB
E. Szigetelési ellenállás: Kezdeti érték ≥ 100mΩ
Állandó nedves hőteszt után ≥100mΩ
Mechanikai tulajdonságok:
A. A beillesztési erő és a kihúzási erő: A beillesztési erő nem haladja meg a 20N-t, és a kihúzási erő nem kevesebb, mint 20N
B. A csatlakozó csatlakozó csatlakozó eszköze: 50n 60 ± 5s
C. IDC terminál 23 ~ 26AWG csavart párra van szorítva
Tartósság:
A. A dugó és aljzat behelyezésének száma: 750 -szer
B. A huzal -befejezések száma: 250 -szer
9. Anyag- és felszíni kezelés:
A. Fém anyag:
Zárójel: Műanyaggal permetezett hidegen hengerelt acél
Aranytű: foszfor bronz aranyozott
IDC kártya huzalterminál: foszfor bronz nikkel bevonat
B. Nem fémes anyagok:
Műanyag: PC polikarbonát, ABS
C. Az aranyozott réteg vastagsága: 6 ~ 50U aranyozott
D. PCB anyag: FR4
10. Környezeti teljesítmény: Hőmérséklet: -25 ～ 70 ℃ Páratartalom: ≤85% (hőmérséklet 85 ℃ ± 3 ℃)
Só spray -teszt:
A. A sóoldat pH -értéke a porlasztás előtt 6,5 és 7,2 (35 ± 2 ℃) között van;
B. A sóoldatot nátrium -kloriddal (kémiailag tiszta, analitikusan tiszta) és desztillált vagy ionmentesített vízzel készítjük.
Koncentrációja (5 ± 0,1)% (tömeg százalék);
C. A folyamatos porlasztást elfogadják, és az ajánlott időtartam 48 óra;
D. Katomizáláskor megakadályozni kell a szennyeződéseket, például az olajat és a port, valamint a sugárhajtású levegő hőmérsékletét és páratartalmát a munka befolyásolásában.
A tér feltételei.
11. Vázlatos rajz és maximális méretű testreszabás.
12. Csomagolás és tárolás: A terméket egy speciális hólyagos táskába helyezik, majd egy kartondobozba helyezik, és a termék kiegészítőket egyszerre helyezik el, és a termékmodellt és a mennyiséget jelző címkét a karton elejének bal felső sarkában rögzítik, és a kartonba helyezik. A csomagolt termékeket egy raktárban kell tárolni, ahol a környezeti hőmérséklet -5 ℃ ~ 30 ℃, a relatív páratartalom nem haladja meg a 70%-ot, és nincs sav, lúg és más korrozív gázok a környező levegőben, és a tárolási időszak három év.
Rendszeres csomagolási mennyiség: 10 doboz dobozonként, 1 dobozonként, 10 dobozonként.
13. Megjegyzés: Termékhasználati jel: Ügyfél megadott csomagolás.
