A legjobb kiválasztása Cat7 keystone jack három alapvető tényezőre vezethető vissza: árnyékolás típusa (STP vs. FTP), csatlakozóvégződési stílus (szerszám nélküli vs. lyukasztás) és kompatibilitás a kábel vezetőmérőjével . Ha jól csinálja, hálózata folyamatosan eléri a Cat7 névleges 600 MHz-es sávszélességét akár 100 méteres távon. Az alábbi szakaszok minden döntési pontot lebontanak konkrét specifikációkkal, összehasonlításokkal és valós útmutatásokkal.
Mitől lesz egy Keystone Jack "Cat7-kompatibilis"
A Cat7 egy ISO/IEC 11801 F osztályú szabvány, nem pedig TIA/EIA szabvány, ami azt jelenti, hogy a specifikáció részletei eltérnek a gyakoribb Cat5e/Cat6 besorolásoktól. Az eredeti Cat7 Keystone jack-aljzatnak teljesítenie kell a következő minimális teljesítményküszöböket:
| Paraméter | Cat6A | Cat7 | Cat7A |
|---|---|---|---|
| Sávszélesség | 500 MHz | 600 MHz | 1000 MHz |
| Max adatátviteli sebesség | 10 Gbps | 10 Gbps | 40-100 Gbps |
| Árnyékolási követelmény | Választható | Kötelező (S/FTP) | Kötelező (S/FTP) |
| Csatlakozó típusa | RJ45 | GG45 vagy TERA | GG45 vagy TERA |
Vedd észre A Cat7 minden alkatrész teljes árnyékolását írja elő , beleértve magát a Keystone jack csatlakozót is. A „Cat7” feliratú, de az egyedi páros árnyékolást és az átfogó fonatot nem tartalmazó aljzat nem felel meg a szabványnak, függetlenül a marketing állításoktól.
Árnyékolási típusok: Miért nem tárgyalható az S/FTP a Cat7 számára?
A Cat7 kábelek S/FTP (Screened Foiled Twisted Pair) konstrukciót használnak: a négy pár mindegyikét külön-külön fóliába csomagolják, majd a teljes köteget egy fonott képernyőbe zárják. A Cat7 keystone jack-nek töretlenül kell folytatnia ezt az árnyékolási utat. Íme, mit jelentenek az egyes árnyékoló címkék:
- FTP / ScTP – Csak egy teljes fólia. Alkalmas Cat6A-hoz, nem elegendő a Cat7-hez.
- S/FTP – Egyedi páros fóliák plusz külső fonat. Minimum szükséges a Cat7-hez.
- SF/FTP – Egyedi páros fóliák plusz külső fonat plusz külső fólia. Meghaladja a Cat7 követelményeit; általában ipari vagy nagy interferenciás környezetekben használják.
A végponton lévő törött pajzs antennaként működik, EMI behatolást hívva. A gyakorlatban az idegen áthallás (AXT) akár 30 dB-lel is növekedhet ha az árnyékolás nincs megfelelően földelve az aljzatnál – elég ahhoz, hogy egy 10 GBase-T kapcsolatot teljesen offline állapotba hozzon.
A pajzs megfelelő földelése
Az árnyékolt aljzat csak akkor hasznos, ha az egyik végén (a patch panel vagy a fali lemez oldalán) földelt. A két végén történő földelés földhurkot hoz létre. Keressen olyan beépített fémházzal rendelkező aljzatokat, amelyek közvetlenül a földelt patch panel kerethez kapcsolódnak – így nincs szükség külön copfos földelővezetékre, és csökkenti a telepítési hibákat.
GG45 vs. TERA: A megfelelő Cat7 csatlakozóformátum kiválasztása
A Cat7 nem használ szabványos RJ45 interfészt. Két csatlakozórendszer dominál, és a rossz választás nem kompatibilis patch zsinórok és előlapok vásárlását jelenti:
| Funkció | GG45 | TERA |
|---|---|---|
| RJ45 visszafelé kompatibilis | Igen | Nem |
| Max Frekvencia | 600 MHz | 1000 MHz |
| Kapcsolattartó pontok | 8 (4 sarok) | 8 |
| Legjobb használati eset | Vegyes környezetek régebbi RJ45-ös eszközökkel | Teljes Cat7A vagy erre a célra épített Cat7 infrastruktúra |
| Előlap elérhetősége | Széles körben elérhető | Korlátozottabb |
A legtöbb otthoni labor és kisvállalkozási telepítés esetén A GG45 a praktikus választás mert a meglévő RJ45 patch kábelek továbbra is Cat6A teljesítményszinten működnek, míg a natív Cat7 patch vezetékek a teljes 600 MHz-es sávszélességet felszabadítják.
Lezárási stílus: Szerszám nélküli vs. lyukasztás
Az, ahogyan a kábelt az aljzatba csatlakoztatja, befolyásolja a telepítés idejét és a hosszú távú megbízhatóságot. A Cat7 Keystone jack csatlakozóknak két elsődleges lezárási stílusa van:

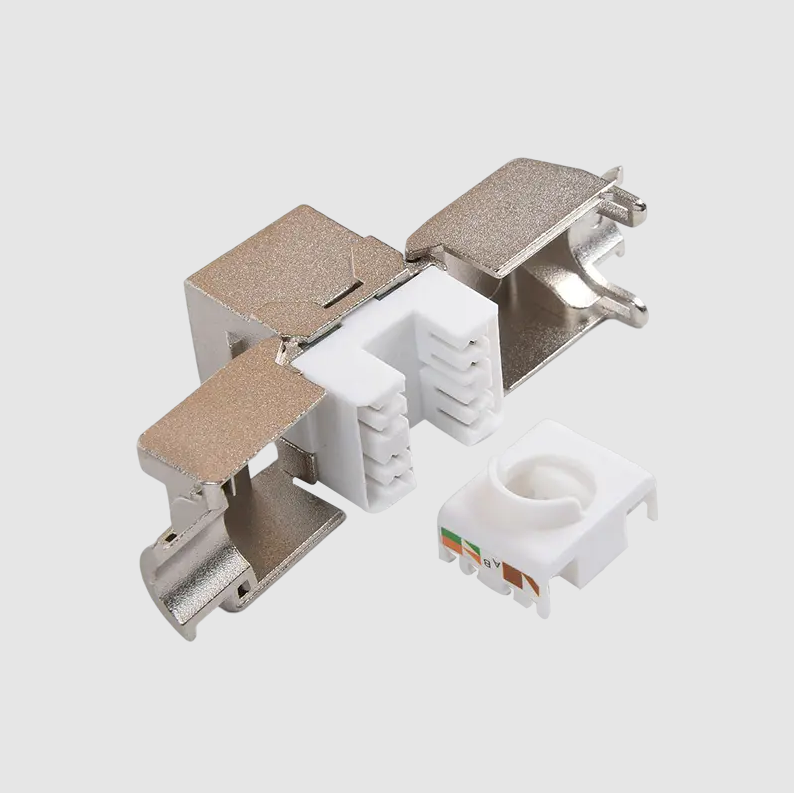

Szerszám nélküli (IDC Clip) lezárás
A vezetőket a feliratozott nyílásokba helyezik, és a kupakot lepattintják, egyszerre vágva és érintkezve. Az előnyök közé tartozik a gyorsabb telepítés (általában aljzatonként 2 perc alatt Ha egyszer begyakorolták), nincs szükség lyukasztószerszámra, és kisebb a kockázata a vezetékek túlhajtásának. A kompromisszum valamivel magasabb egységköltség és kevésbé ismerős érzés a hagyományos módszerekhez szokott tapasztalt telepítők számára.
Punch-Down (110-stílusú) lezárás
Egy 110-es lyukasztószerszám az egyes vezetőket egy IDC-nyílásba hajtja. Ez a módszer az ipari szabvány a strukturált kábelezésben, és a nagy volumenű patch panelmunkát végző szakemberek ezt részesítik előnyben. Cat7 esetén győződjön meg arról, hogy a lyukasztó szerszám rendelkezik a kis hatású beállítás - a túlzott erő megsértheti az egyes párok fóliapajzsát, ami rontja azt a védelmet, amelyért fizetett.
Melyiket érdemes választani?
- Barkácsolás vagy kis futás (1-10 jack): A szerszám nélkül gyorsabb, és elkerülhető a minőségi lyukasztószerszám költsége.
- Professzionális vagy nagy futású (20 emelő): A kalibrált szerszámmal végzett lyukasztás egyenletesebb eredményeket biztosít a skálán.
- Utólagos felszerelés vagy szűk helyek: A szerszám nélküli emelők általában kompaktabb hátprofillal rendelkeznek, így könnyebb velük dolgozni a sekély falú dobozok mögött.
Vezetékmérő kompatibilitás: A csatlakozó csatlakoztatása a kábelhez
A Cat7 kábelek szilárd magos és sodrott változatokban készülnek, amelyek mindegyike eltérő IDC érintkező kialakítást igényel:
- Szilárd vezető (22–24 AWG): Szabvány a falon belüli futásokhoz. Az IDC érintkezők tisztán átszúrják a szigetelést a tömör vezetéken. Ne használjon tömör kábellel ellátott, csak sodrott aljzatokat – az érintkezőszárnyak nem illeszkedhetnek megfelelően, ami szakaszos folytonosságot okozhat.
- Sodrott vezető (26–28 AWG): Patch zsinórokhoz használatos. A sodrott besorolású IDC érintkezőknek szélesebb nyílása van több izzószál megfogására. Csak szilárd csatlakozóaljzat használata sodrott kábelen nagy érintkezési ellenálláshoz és jelveszteséghez vezet.
- Kettős besorolású aljzatok (22–26 AWG): Mindkét vezetéktípust elfogadja. Akkor ajánlott, ha nem biztos a kábel specifikációiban, vagy vegyes környezetet épít.
Vásárlás előtt mindig ellenőrizze, hogy az aljzat testére nyomtatott AWG tartomány megegyezik-e a kábel vezetékének mérőjével.
Bekötési konfiguráció: T568A vs. T568B
Cat7 trapézkő csatlakozók támogatja mind a T568A, mind a T568B bekötési sémát. Maga a rendszer nem befolyásolja a teljesítményt - ami számít, az a konzisztencia minden aljzaton, patch panelen és patch kábelen ugyanabban a futásban. Ha az egyik végén T568A-t és a másik végén T568B-t keverünk, keresztkábel jön létre, amely nem működik szabványos hálózati kapcsolókkal.
- T568B az észak-amerikai kereskedelmi létesítményekben a leggyakoribb.
- T568A Előnyben részesítik a kormányzati és néhány nemzetközi telepítésben, és az ANSI/TIA-570-C előírja a lakossági vezetékekhez.
A legtöbb Cat7 aljzat színkódolt kapcsolási rajzokat tartalmaz mindkét sémához a testen vagy a csomagoláson. Válasszon egyet, és dokumentálja választását – ez megvéd mindenkit, aki évekkel később is karbantartást végez.
Főbb jellemzők, amelyeket vásárlás előtt ellenőrizni kell
Használja ezt az ellenőrzőlistát bármely Cat7 keystone jack listának vagy adatlapnak a kiértékeléséhez:
- Névleges sávszélesség: ≥ 600 MHz-nek kell lennie. Bármi, ami alacsonyabb, Cat6A vagy az alatti.
- Árnyékolás: S/FTP konstrukció vezetőképes házzal, amely illeszkedik egy földelt panelhez.
- Beillesztési veszteség 600 MHz-en: ≤ 0,4 dB-nek kell lennie az ISO/IEC 11801 csatornamodell szerint.
- NEXT (Near-End Crosstalk) 600 MHz-en: Keresse a ≥ 60 dB értékeket a minimum feletti margóhoz.
- Visszatérési veszteség 600 MHz-en: A ≥ 15 dB a 10 GBase-T megbízhatóságának gyakorlati küszöbe.
- Vezető tartomány: Ellenőrizze, hogy megegyezik-e a kábel AWG-jével (általában 22–24 AWG a tömör falba épített Cat7 esetén).
- Párzási ciklusok: A minőségi aljzatok ≥ 750 behelyezésre vannak méretezve. A költségvetési egységek gyakran csak 200-at adnak meg.
- Érintkező bevonat: Az aranyozott érintkezők (≥ 50 µin) ellenállnak az oxidációnak, és idővel alacsony érintkezési ellenállást tartanak fenn.
Gyakori telepítési hibák, amelyek rontják a Cat7 teljesítményét
Még a legmagasabb specifikációjú aljzat is alulteljesíthet, ha helytelenül van felszerelve. Ezek a leggyakoribb hibák:
- Túlzott kicsavarás a befejezésnél: A Cat7 maximum 13 mm (0,5 hüvelyk) sodratlan vezeték az aljzatnál. Ennek túllépése növeli az áthallást, és megbukhat a csatorna tanúsítási tesztjén.
- A csepegtetőhurok karbantartása a pajzson: Amikor az árnyékolt kábelt falüregeken vezeti át, hagyjon egy kis hurkot, hogy megakadályozza a nedvesség bejutását a fonat mentén az aljzatházba.
- A kábelkötegelők túlhúzása: Az S/FTP kábel kanyarokban történő összenyomása deformálja az egyes pár fóliákat, ami impedancia szakadásokat hoz létre. Használjon tépőzáras rögzítőket a műanyag cipzárak helyett a Cat7 futásokon.
- Minimális hajlítási sugár megsértése: A Cat7 kábel minimális hajlítási sugara A kábel átmérőjének 8-szorosa (7,5 mm átmérőjű kábelnél jellemzően ~60 mm). A szorosabb hajlítások olyan visszaverődéseket okoznak, amelyek sikertelenek a visszatérési veszteség tesztjein.
- Árnyékolt és árnyékolatlan alkatrészek keverése: Ha Cat7 jack csatlakozót használ egy árnyékolatlan Cat6A kábelen, vagy fordítva, akkor az árnyékolás előnye megszűnik, és földelési megszakadások keletkeznek.
Mikor válasszunk Cat7 Keystone Jacks vs. Cat6A
A Cat7 infrastruktúra nagyjából költséges 20-35%-kal több mint egy ezzel egyenértékű Cat6A telepítés. Ez a prémium bizonyos esetekben indokolt, de más esetekben szükségtelen:
| Forgatókönyv | Ajánlott szabvány | Ok |
|---|---|---|
| Otthon vagy kis iroda, 1 Gbps switch | Cat6 vagy Cat6A | Cat7 rezsi felesleges |
| 10 Gbps gerinchálózat, tiszta környezet | Cat6A | A Cat6A alacsonyabb áron találkozik a 10 GBase-T-vel |
| 10 Gbps fluoreszkáló világítás vagy motorok közelében fut | Cat7 | Az S/FTP árnyékolás elutasítja az EMI-t |
| Jövőbiztos 25/40 Gbps | Cat7A | 1000 MHz sávszélesség szükséges |
| Ipari / gyártási padló | Cat7 vagy Cat7A | A nehéz EMI környezet teljes árnyékolást igényel |
A Cat7 leállás tesztelése a telepítés után
A helyszíni tesztelő az egyetlen módja annak, hogy megbizonyosodjon arról, hogy a Cat7 csatorna megfelel a specifikációknak. Az alapvető vezetéktérkép-tesztelők nem elegendőek – nem mérik a frekvenciatartomány-paramétereket. Használjon olyan tesztelőt, amely képes IIIe vagy IV szintű pontosság (IEC 61935-1 szerint) a Cat7 csatorna tanúsításához. Főbb futtatandó tesztek:
- Dróttérkép: Ellenőrzi a tűk folytonosságát és a keresztezett, osztott vagy fordított párok hiányát.
- Beillesztési veszteség sweep (600 MHz-ig): Megerősíti, hogy a jel csillapítása a Cat7 csatornahatáron belül marad a teljes frekvenciatartományban.
- NEXT és FEXT: Áthallás mérések, amelyek észlelik a sodratlan vezetővel kapcsolatos problémákat a jack végponton.
- Az árnyékolás folytonossága: Ellenőrzi, hogy a lefolyóhuzal vagy zsinór zárlat nélkül csatlakozik-e a vezetőpárokhoz.
Ha egy csatorna meghibásodik, a leggyakrabban az aljzat túlzott kicsavarodása, a sérült párfólia vagy az árnyékolás földelési kapcsolatának hiánya okozza – mindezt az aljzat újbóli lezárásával lehet kezelni, ahelyett, hogy kicserélnénk a kábelt.
