A megfelelő kábeltípus kiválasztása kulcsfontosságú egy hatékony és stabil hálózati kábelezési rendszer kiépítéséhez. Egyszerűen fogalmazva, ha környezetében nagy elektromágneses interferencia (EMI) vagy rádiófrekvenciás interferencia (RFI) van, például gyári műhelyekben, kórházakban vagy nagy adatközpontokban, használja a Árnyékolt patch vezetékek ; kevésbé zavaró környezetekben, mint például a hagyományos otthoni hálózatokban vagy a kis- és közepes méretű irodákban, az árnyékolatlan csavart érpárú (UTP) kábelek költséghatékonyabb és könnyebben telepíthető megoldást jelentenek.
Mik azok az árnyékolt patch vezetékek? Miért olyan fontosak?

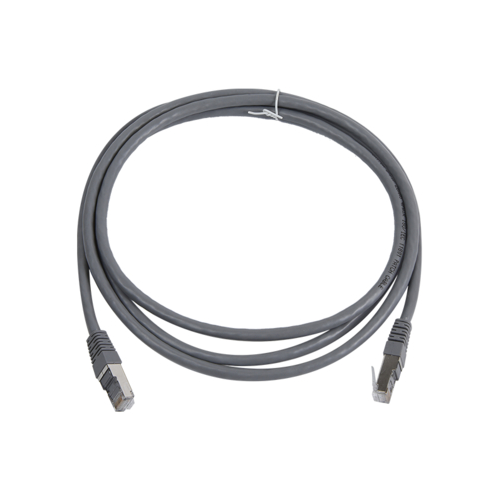

Az árnyékolt csavart érpáros (STP vagy FTP) patch kábelek olyan hálózati kábelek, amelyek egy vagy több rétegű fém árnyékolást tartalmaznak a csavart érpárok köré. Ez a "páncél" elsősorban arra szolgál, hogy fizikailag blokkolja a külső elektromágneses hullámok bejutását a kábelbe, és megakadályozza a belső jelek kifelé sugárzását.
Összetett kábelezési környezetben, árnyékolt patch zsinórok adat "testőrként" működnek. Árnyékolástechnika nélkül az erős elektromágneses mezők (például generátorok, liftmotorok vagy nagyfeszültségű vezetékek közelében) zajt kelthetnek a kábelekben, ami megnövekedett hibaarányhoz, adatvesztéshez, súlyos esetekben pedig hálózati kimaradásokhoz vezethet.
Az árnyékolt patch vezetékek fő előnyei:
- Kiváló interferencia-ellenes képesség: Hatékonyan ellenáll az EMI-nek és az RFI-nek, biztosítva az adatátvitel integritását.
- Alacsonyabb áthallás: Különösen azokban a kábeltálcákban, ahol a kábelek sűrűn vannak kötegelve, az árnyékolt patch kábelek hatékonyan csökkentik a jelek csatolását a kábelek között (azaz az idegen áthallás ANEXT).
- Magasabb biztonság: Az árnyékoló réteg csökkenti az elektromágneses sugárzás szivárgását, megnehezítve az adatok lehallgatását.
Mélyreható forgatókönyvek: Mikor elengedhetetlen az árnyékolt patch kábelek kiválasztása?
Nem kell minden hálózatnak „teljesen páncélozottnak” lennie, de a következő konkrét forgatókönyvekben az árnyékolt patch kábelek és a megfelelő árnyékolt kábelrendszer telepítése kötelező követelmény:
- Ipari környezetek: A gyári automatizálási gyártósorok tele vannak nagy motorokkal, hegesztőgépekkel és frekvenciaváltókkal, amelyek jelentős elektromágneses zajt generálnak.
- Egészségügyi intézmények: Kórházakban, MRI-szobák és röntgenkészülékek közelében jó minőségű árnyékolt patch zsinórokat kell alkalmazni, hogy az orvosi berendezések és a hálózati jelek ne zavarják egymást.
- Nagy sűrűségű adatközpontok: Ha hálózati kábelek százai vagy ezrei vannak szorosan kötegben a szerverállványokban, és 10 gigabites (10 GBase-T) vagy nagyobb sebességgel működnek, a Cat6A árnyékolt patch kábelek hatékonyan megoldják a kábelek közötti áthallás problémáját.
- Kormányzati és bizalmas szervezetek: Az információbiztonság és a szivárgásmegelőzés érdekében az árnyékolt rendszereket részesítik előnyben.
Mikor válassz árnyékolatlan patch kábeleket (UTP)?
Ha a kábelezési környezet viszonylag "tiszta", akkor továbbra is az árnyékolatlan csavart érpárú (UTP) kábelek maradnak a fő választás. A legtöbb kereskedelmi irodaház, iskola és otthoni felhasználó számára az UTP patch kábelek jelentős előnyöket kínálnak:
- Alacsonyabb költség: A kábelek és a kapcsolódó csatlakozók, valamint a patch panelek költsége általában alacsonyabb, mint az árnyékolt rendszereké.
- Könnyebb telepítés: Rugalmasabbak, könnyebben hajlíthatók és vezetékeken keresztül vezethetők, és nem igényelnek bonyolult földelési eljárásokat.
- Napi igényekhez elegendő: Erős interferenciaforrások hiányában a minősített Cat6 árnyékolatlan patch kábelek teljes mértékben kielégítik a Gigabites vagy akár a rövid távú 10 Gigabites átvitel igényeit.
Összehasonlítási útmutató: Főbb különbségek az árnyékolt és árnyékolatlan patch kábelek között
- Zavarellenállás: Az árnyékolt patch kábelek rendkívül erős interferencia-gátló teljesítménnyel rendelkeznek. A fém árnyékoló rétegnek köszönhetően hatékonyan "immunizálnak" a külső elektromágneses interferencia (EMI) és a rádiófrekvenciás interferencia (RFI) ellen, így ideálisak összetett elektromágneses környezetekhez. Az árnyékolatlan csavart érpáros (UTP) kábelek főként a csavart érpár szerkezetére támaszkodnak a zaj kiszűrése érdekében, így alkalmasak hétköznapi környezetekre.
- A földelési rendszer követelményei: Az árnyékolt patch kábelek mindkét végén szigorú földelést igényelnek, míg az árnyékolatlan patch kábelek nem igényelnek földelést, leegyszerűsítve a beállítást.
- Telepítési nehézségek és fizikai tulajdonságok: Az árnyékolt kábelek vastagabbak, merevebbek és pontos kezelést igényelnek, míg az árnyékolatlan kábelek vékonyabbak, rugalmasak és könnyebben szerelhetők.
- Költség: Az árnyékolt patch kábelek telepítése drágább és munkaigényesebb, míg az árnyékolatlan patch zsinórok olcsóbbak és könnyebben karbantarthatók.
- Tipikus alkalmazások: Az árnyékolt patch zsinórok ideálisak nagy interferenciát okozó környezetekben, például ipari automatizálásban, nagy adatközpontokban, orvosi képalkotó helyiségekben és repülőtereken. Az árnyékolatlan patch zsinórok megfelelnek a mindennapi helyzeteknek, például otthoni hálózatoknak, kis és közepes irodáknak és iskoláknak.
A megfelelő kábelválasztás az első lépés a stabil hálózati működéshez. Vásárlás előtt értékelje a helyszíni elektromágneses környezetet, hogy megbizonyosodjon arról, hogy az árnyékolt patch kábeleket ott használják, ahol a legnagyobb szükség van rájuk.
