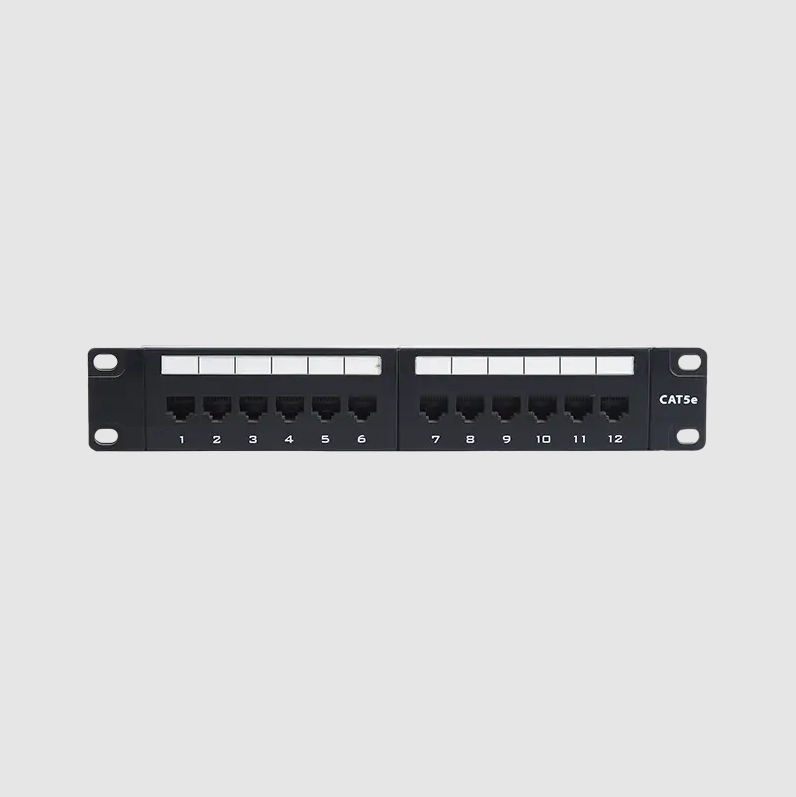

A sebesség a Cat5e patch panel elsősorban attól függ, hogy teljes mértékben támogatja-e a Cat5e szabvány kapcsolati teljesítményét. Megfelelő telepítés mellett és minősített termékekkel a Cat5e patch panel stabilan támogatja az 1000 Mbps (Gigabit Ethernet) adatátviteli sebességet, 100 MHz-es kapcsolati sávszélességgel, teljes mértékben kielégítve a legtöbb vállalati LAN, felügyeleti rendszer és kis- és közepes méretű adatkommunikációs forgatókönyvek igényeit.
A Cat5e Patch Panelek által támogatott tényleges átviteli teljesítmény
A szabványok szempontjából a Cat5e patch panel nem egy olyan eszköz, amely kizárólag a "sebességet" határozza meg, hanem egy állandó kapcsolat kulcsfontosságú eleme. A TIA/EIA-568 szabvány szerint:
- Névleges sávszélesség: 100 MHz
- Maximális támogatott sebesség: 1000BASE-T (1 Gbps)
- Maximális Single Link hossza: 100 méter (a patch kábelekkel együtt)
Mindaddig, amíg a Cat5e javítópanel megfelel a visszatérési veszteség, a közel végi áthallás (NEXT) stb. szabványainak, nem lesz a gigabites hálózatok teljesítményének szűk keresztmetszete.
Cat5e Patch Panelek teljesítménye gigabites hálózatokban
A gyakorlati telepítéseknél a Cat5e javítópaneleket általában a következő forgatókönyvekben használják:
- Irodai strukturált kábelezési rendszerek
- Vállalati hozzáférési réteg kapcsolókábelezése
- Biztonsági megfigyelő és kisfeszültségű berendezések helyiségei
- Kis és közepes méretű hálózatok, például iskolák és szállodák
Példaként egy tipikus irodai hálózatra: Cat5e patch panellel Cat5e hálózati kábellel egy gigabites switchet, a mért belső hálózati fájlátviteli sebesség elérheti a 900Mbps feletti sebességet, ami szinte megkülönböztethetetlen a Cat6 patch paneltől gigabites környezetben.
Cat5e Patch Panel vs Cat6 Patch Panel Sebesség-összehasonlítás
| Összehasonlító elem | Cat5e Patch Panel | Cat6 Patch Panel |
| Névleges sávszélesség | 100 MHz | 250 MHz |
| Közös sebesség | 1 Gbps | 1 Gbps / 10Gbps (short distance) |
| 100 m Gigabit támogatás | Stabil | Stabil |
| 10 Gbps támogatás | Nem ajánlott | ≤55 méter |
| Költség | Lejjebb | Magasabb |
A javítópanel kiválasztásakor sok felhasználó aggódik a Cat5e és a Cat6 közötti különbségek miatt. Látható, hogy gigabites hálózati környezetben egy Cat5e patch panel sebessége tökéletesen elegendő. A fő különbség a jövőbeni 10 Gbps-os frissítés lehetőségében rejlik.
A Cat5e javítópanel sebességét befolyásoló legfontosabb tényezők
Még Cat5e javítópanelek használata esetén is a következő tényezők közvetlenül befolyásolják a végső hálózati teljesítményt:
- Leállítási folyamat: A nem megfelelő vezetékezés jelentősen megnöveli az áthallást.
- Patch Panel Quality: Átment a Fluke tesztelésen és tanúsításon?
- Általános kapcsolatkompatibilitás: A hálózati kábeleknek, moduloknak és patch kábeleknek Cat5e vagy magasabb kategóriájúnak kell lenniük.
- Építési környezet: Kerülje az erős elektromos interferenciát és a túlzott hajlítást.
Például még Cat5e patch panelek esetén is a rézbevonatú alumíniumkábeleket használó kapcsolatok gyakran 10–20%-kal csökkentik az áteresztőképességet.
A Cat5e Patch Panel alkalmas a jelenlegi telepítésre?
A sebesség szempontjából, ha az Ön igényei a következők:
- Elsősorban gigabites hálózatokat használva a jelenlegi és a következő 3-5 évben
- A költséghatékonyság és a stabilitás előtérbe helyezése
- Kis hálózatméret vagy érzékeny a frissítési költségekre
Ezután a Cat5e patch panelek nagyon praktikus választás maradnak. A Cat6-ra vagy Cat6A-ra frissítés csak akkor szükséges, ha világos tervek vannak a 10 Gigabites hozzáférésre vagy a nagy sűrűségű adatközpontokra.
Mind a szabványos paramétereket, mind a gyakorlati alkalmazásokat figyelembe véve a Cat5e patch panelek megbízhatóan támogatják az 1000 Mbps hálózati sebességet szabványos kábelezési feltételek mellett, és továbbra is gyakorlati értéket képviselnek a főbb irodai és kisfeszültségű mérnöki projektekben. A minősített Cat5e javítópanel választása és a szabványos telepítési eljárások betartása biztosítja, hogy a sebesség ne legyen szűk keresztmetszet a hálózat teljesítményében.
