A hálózati előlap egy otthonokba, irodákba és adatközpontokba telepített falra szerelt panel, amely tiszta, biztonságos interfészt biztosít a hálózati kábelek – például Ethernet vagy száloptikás – csatlakoztatásához a strukturált kábelrendszerekhez. A fali kábelezés látható végpontjaként működik, és olyan trapéztorzító csatlakozókat vagy modulokat fogad el, amelyek a belső vezetékeket a felhasználó felé néző portokhoz kötik. Ahelyett, hogy a kábelek szabadon maradnának vagy lazán végződnének, a hálózati előlap megszervezi és védi a kapcsolatokat, miközben professzionális megjelenést biztosít. Az egyportostól a 6-portig terjedő vagy több konfigurációban elérhető előlapok minden strukturált hálózati telepítés alapvető elemei.
Mi az a Hálózati előlap

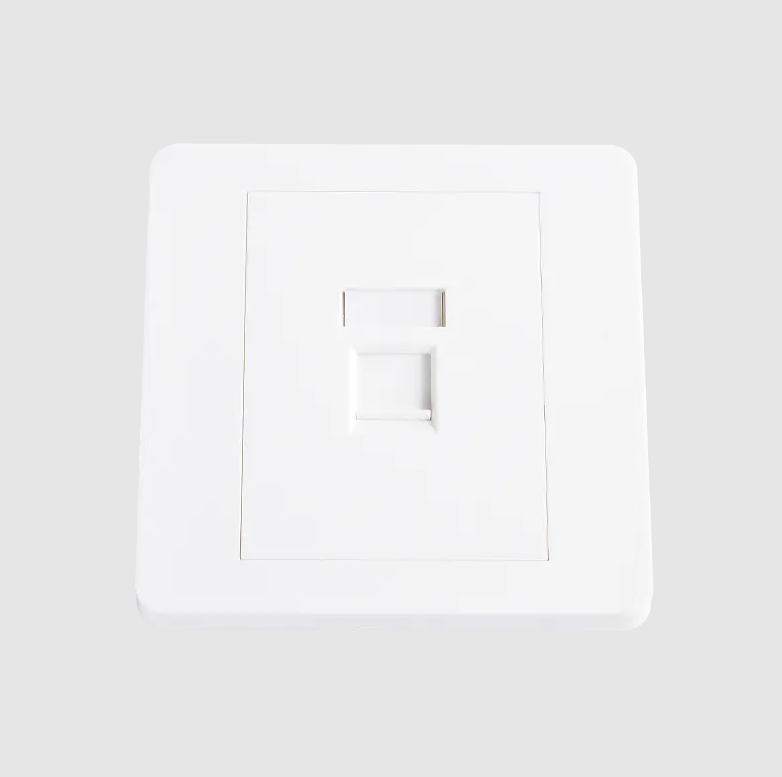

A hálózati előlap egy lapos lemez – jellemzően műanyagból vagy fémből –, amely a falhoz vagy a felülethez süllyesztve rögzíthető, és egy vagy több trapézkő csatlakozóaljzattal, RJ45 porttal vagy üvegszáladapterrel rendelkezik. A strukturált fali kábelezést olyan eszközökhöz köti, mint a számítógépek, telefonok vagy kapcsolók egy egyszerű plug-in felületen keresztül.
Az előlapokat lakossági hálózatépítésben, kereskedelmi IT-infrastruktúrában és ipari környezetben használják. Fali dobozokba (más néven hátsó dobozokba) vannak beépítve, amelyek a falba süllyesztve helyezkednek el, így a berendezésnek kész megjelenést kölcsönöznek. A legfontosabb különbség az, hogy maga az előlap nem zárja le a vezetékeket – ez a funkció a Keystone jack behelyezve az előlap portjaiba.
A gyakori alkalmazások a következők:
- Ethernet adatkimenetek irodákban és otthonokban
- Telefon csatlakozási pontok
- Száloptikai végpanelek a falakon
- Audio/video jel elosztása konferenciatermekben
- USB és HDMI fali aljzatok intelligens épületekben
Fő típusai Hálózati előlaps
A hálózati előlapok többféle típusban kaphatók, amelyek mindegyike különböző kábelezési szabványoknak, portszámoknak és telepítési környezeteknek felel meg. A különbségek megértése segít biztosítani a megfelelő kiválasztást bármely adott projekthez.
1. Keystone előlap (Moduláris előlap)
A legszélesebb körben használt típus, trapézkő előlapok fogadja el a cserélhető trapéztorzító csatlakozókat beépülő formátumban. Ez a modularitás lehetővé teszi, hogy ugyanaz az előlap támogassa az Ethernet (Cat5e, Cat6, Cat6A), koaxiális, üvegszálas, USB vagy HDMI aljzatokat, egyszerűen a behelyezett modul cseréjével. A portok száma előlaponként általában 1-6 port között mozog.
Kereskedelmi telepítéseknél előnyben részesítik a Keystone előlapokat, mert lehetővé teszik a jövőbeni frissítéseket a teljes fali aljzat cseréje nélkül – csak a Keystone jack csatlakozót kell kicserélni.
2. Fix port előlap
A rögzített portos előlapok integrált, nem eltávolítható portokkal rendelkeznek, amelyek közvetlenül a lemezbe vannak beépítve. Ezek gyakoriak a régi telefonberendezésekben és az alacsonyabb költségű lakossági projektekben. Bár kevésbé rugalmasak, mint a trapézkő típusok, gyakran gazdaságosabbak az egyszer használatos telepítéseknél, ahol a kábel típusa nem változik.
3. Száloptikai előlap
A kifejezetten üvegszálas kábelezéshez tervezett előlapok LC, SC, ST vagy MTP/MPO adaptereket tartalmaznak. Ezeket nagy sebességű környezetekben használják, például adatközpontokban, egyetemi kampuszokban és vállalati gerinchálózatokban, ahol az adatátviteli sebesség meghaladja a 10 Gbps-ot . A szálas előlapoknak meg kell védeniük az optikai csatlakozókat a portól és a fizikai sérülésektől, ezért általában porvédő sapkákat vagy redőnyös portokat tartalmaznak.
4. Felületre szerelhető előlap
Ahol a falakba vágás nem praktikus – például régebbi épületeknél, betonszerkezeteknél vagy ideiglenes létesítményeknél – a felületre szerelhető előlapokat közvetlenül a falfelülethez kell rögzíteni, nem pedig belesüllyeszteni. Beépített hátsó dobozzal rendelkeznek, és gyorsabban telepíthetők, bár vizuálisan kissé szembetűnőbbek.
5. Padlódoboz / Padló alatti előlap
A nyitott terű irodákban és konferenciatermekben használatos padlódoboz-előlapokat emelt padlókba vagy betonpadlókba kell beépíteni. Adat-, táp- és AV-csatlakozást biztosítanak az asztal szintjén, fali útválasztás nélkül. Egy emeletes doboz is elhelyezhető 4-12 port , amely egy egységben egyesíti az Ethernet-, a táp- és a multimédiás aljzatokat.
6. Multimédia / Kombinált előlap
A multimédiás előlapok vegyes jeltípusokat fogadnak el egyetlen lemezen – például az RJ45 Ethernet portok, a HDMI, az USB-A és a 3,5 mm-es audio csatlakozók kombinálásával. Ezek különösen népszerűek a modern konferenciatermekben, tantermekben és házimozi-elrendezésekben, ahol több csatlakozási típusra van szükség egy aljzaton.
Az általános hálózati előlaptípusok összehasonlítása
| Írja be | Port rugalmassága | Tipikus használat | Telepítés | Közös portszám |
|---|---|---|---|---|
| Keystone (moduláris) | Magas | Iroda, otthon, vállalkozás | Falban | 1–6 |
| Fix port | Alacsony | Lakossági, telefon | Falban | 1–2 |
| Száloptika | Közepes | Adatközpont, campus | Falban / surface | 1–4 |
| Felületre szerelhető | Közepes | Utólagos beépítés, betonfalak | Felület | 1–4 |
| Floor Box | Magas | Egyterű irodák | Padló alatt | 4–12 |
| Multimédia | Magas | Tantermek, AV termek | Falban / surface | 2–6 |
A hálózati előlaprendszer kulcsfontosságú összetevői
A teljes előlap-szerelés több összetevőből áll, amelyek együttműködnek:
- Előlap test : A külső lemez szabványos méretekben, például egyesült királyságbeli szimpla (86 × 86 mm), brit dupla (86 × 146 mm) vagy amerikai 1-részes / 2-részes formátumban
- Keystone jackek : Beépülő modulok, amelyek Cat5e, Cat6, Cat6A vagy üvegszálas kábeleket végződnek, és RJ45 dugót vagy szálas csatlakozókat fogadnak
- Hátsó doboz / fali doboz : Egy süllyesztett ház a fal belsejében, amelyre az előlap rácsavarható
- Portcímkék / ikonok : Azonosító jelzők, színkóddal vagy szöveges címkével az adat-, hang- vagy AV-portok megkülönböztetésére
- Porvédő sapkák : Védőburkolatok a nem használt portokhoz, különösen száloptikai alkalmazásoknál
Hálózati előlap Szabványok és kábelkategóriák
A hálózati előlap-szerelés teljesítménye csak annyira jó, mint a benne használt kábelezés és trapéztorzító csatlakozók. Az előlapokat a telepített kábelkategóriához kell igazítani:
- Cat5e : Akár 1 Gbps-t támogat 100 MHz-en; alkalmas a legtöbb lakossági és alapvető kereskedelmi hálózatra
- Cat6 : 1 Gbps-ig támogat 250 MHz-en jobb áthallási teljesítménnyel; széles körben használják a modern irodai telepítésekben
- Cat6A : ig támogatja 10 Gbps 500 MHz-en ; nagy sűrűségű környezetekhez és PoE alkalmazásokhoz szükséges
- Cat8 : ig támogatja 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
- Fiber (OM3/OM4/OS2) : Támogatja a 10G-100G-t hosszabb távolságokon; szálspecifikus trapéztorzító adaptereket igényel
A szabványosító testületek, mint például a TIA-568 (Észak-Amerika) és az ISO/IEC 11801 (nemzetközi) határozzák meg a csatornateljesítményre vonatkozó követelményeket, amelyeknek az előlapoknak és az aljzatoknak meg kell felelniük a tanúsított strukturált kábelezéshez.
Hogyan válasszuk ki a megfelelő hálózati előlapot
A megfelelő előlap kiválasztása számos gyakorlati tényezőtől függ:
Port Count
Határozza meg, hány csatlakozásra van szükség az egyes helyeken. Általában egy szabványos asztali munkaállomásra van szükség 2 port (egy adat, egy tartalék vagy hang), míg egy osztálytermi AV-állomásnak 4-6 portra lehet szüksége. Kerülje a túlzott specifikációt, hogy a faláttörések kezelhetőek legyenek.
Telepítési környezet
Új építés vagy felújítás esetén a falba épített trapézkő előlapok a legtisztább felületet biztosítják. Meglévő épületeknél, ahol a falba vezetés nem kivitelezhető, a felületre szerelhető megoldások szükségtelenné teszik a kábelek falakon való áthúzását. Az ipari és kültéri környezet IP-besorolású (pl. IP44 vagy IP55) előlapokat igényel por- és nedvességvédelemmel.
A kábel típusára és sebességére vonatkozó követelmények
Illessze a trapéztorzító csatlakozókat a futtatott kábelkategóriához. A Cat6A aljzatok felszerelése a Cat5e infrastruktúrába felesleges beruházást jelent, míg a Cat5e aljzatok felszerelése a Cat6A telepítésben a teljesítmény szűk keresztmetszetét eredményezi a kimenetnél – a leggyengébb láncszem határozza meg a csatorna maximális sebességét.
Esztétikai és szabályozási szabványok
Szabályozott környezetben, például egészségügyi vagy kormányzati létesítményekben előfordulhat, hogy az előlapoknak meg kell felelniük a speciális színkódolási szabványoknak vagy a tűzálló falra szerelhető követelményeknek. A kereskedelmi terek gyakran egységes felületet (fehér, elefántcsont vagy szálcsiszolt acél) határoznak meg, hogy megfeleljenek a belsőépítészeti szabványoknak.
Hálózati előlap vs. Patch Panel: Főbb különbségek
Egy gyakori félreértés a hálózati előlap és a javítópanel megkülönböztetése. Bár mindkettő lezárja a strukturált kábelezést, szerepük jelentősen különbözik:
- Előlap : A felhasználói végpontra telepítve (asztal, fal, padló); helyenként 1–6 portot biztosít; a végberendezéseket a falon belüli kábelezéshez köti
- Patch panel : hálózati rackbe vagy telekommunikációs helyiségbe telepítve; összevonja az összes falon belüli kábelt (gyakran 24-48 port panelenként ); patch zsinóron keresztül kapcsolódik a kapcsolókhoz
Az előlap és a patch panel együtt alkotja a strukturált kábelcsatorna két végét, köztük a falon belüli vízszintes kábellel.
Gyakorlati telepítési tippek
A megfelelő telepítés biztosítja a teljesítményt és a hosszú élettartamot:
- Mindig menj el legalább 30 cm kábel laza a hátsó doboz belsejében, hogy lehetővé tegye az újbóli lekapcsolást, ha az aljzat meghibásodik
- Tartsa a pár csavarását a lehető legközelebb a trapézkő jack csatlakozó végpontjához – a 13 mm-nél (0,5 hüvelyk) nagyobb kicsavarás rontja a Cat6 és Cat6A teljesítményét
- Minden portot jól láthatóan jelöljön meg mind az előlapon, mind a megfelelő javítópanel porton, következetes számozási séma használatával (pl. F1-D1 = 1. emelet, 1. asztal)
- Használjon porvédő sapkát a nem használt trapézkő nyílásokon, hogy megakadályozza a törmelék felhalmozódását a hátsó dobozban
- Üvegszálas telepítéseknél a tesztelés előtt tisztítsa meg az összes csatlakozót megfelelő eszközökkel; szennyezett szálvégek azok az üvegszálas kapcsolat meghibásodásának fő oka
- Teszteljen minden elkészült aljzatot kábeltanúsítóval (nem csak folytonosság-ellenőrzővel), hogy megbizonyosodjon arról, hogy a csatorna megfelel-e a szükséges TIA vagy ISO szabványnak
