Patch Panel vs Switch: A közvetlen válasz

A patch panel egy passzív strukturált kábelezési komponens, amely lezárja és rendszerezi a hálózati kábeleket, míg a hálózati kapcsoló egy aktív elektronikus eszköz, amely adatokat fogad, dolgoz fel és továbbít a csatlakoztatott eszközök között. A patch panel és a kapcsoló összehasonlításakor az alapvető különbségtétel egyszerű: a patch panel nem továbbít vagy dolgoz fel adatokat önmagában, míg a switch olyan áramkört tartalmaz, amely beolvassa a bejövő adatokat, és a megfelelő célportra irányítja.

A javítópanel általában a hálózat fizikai rétegén helyezkedik el, és rögzített, feliratozott csatlakozási pontot biztosít a vízszintes kábelezéshez, amely fali aljzatokból, trapéztorlasz-aljzatokból vagy egy hálózati előlapból a vezetékszekrénybe vagy a berendezési helyiségbe fut vissza. Ezzel szemben egy kapcsoló rövid patch vezetékeken keresztül csatlakozik a javítópanelhez, és ez az a kapcsoló, amely valójában lehetővé teszi a hálózat több eszközének adatcserét. Mivel a patch panelnek nincs aktív elektronikája, nem igényel tápfeszültséget, míg a kapcsolónak elektromos táplálásra van szüksége a működéséhez. Ennek a különbségnek a felismerése hasznos strukturált kábelezési rendszer tervezésekor, mivel a patch panelek és a kapcsolók általában kiegészítő szerepet töltenek be, nem pedig helyettesítik egymást.

Mi az a Patch Panel és hogyan működik

A Patch Panel fő funkciója a strukturált kábelezési rendszerben

A patch panel egy lapos, állványra vagy falra szerelhető panel, amely egy sor trapézkő jack csatlakozót tartalmaz az elülső oldalán. A panel elülső részén található minden port a panel hátulján található csatlakozási pontnak felel meg, ahol a bejövő vízszintes kábelezés IDC lyukasztási módszerrel van lezárva, általában 110 vagy Krone stílusú lezárást követően. Ez a beállítás lehetővé teszi a telepítők számára, hogy több különálló kábelt egyetlen címkézett, kezelhető helyre rendezzenek, ahelyett, hogy a laza kábeleket szétszórva hagynák a rackben vagy a berendezési helyiségben. A patch panelek úgy készültek, hogy támogassák a legtöbb réz szerkezetű kábelezésben használt szabványos T568A vagy T568B huzalozási sorrendet, így a bekötési sorrend egységes marad a teljes telepítés során.

Patch Panel formai tényezők: Punch Down, RJ45 és Cat6 modellek

A patch panel termékek többféle formában is elérhetők. A patch panel lyukasztó le A modell lezárása úgy történik, hogy minden egyes vezetőt egy IDC-nyílásba nyomnak egy lyukasztó szerszámmal, ami a réz patch panelek leggyakoribb lezárási módja. A Patch Panel RJ45 A stílus magukra az elülső portokra utal, amelyek szabványos RJ45-ös csatlakozókat fogadnak el a patch kábelekről. A Patch Panel Cat6 vagy a Cat6A modellt úgy építették meg, hogy megfeleljen a Cat6 vagy Cat6A kábelezés sávszélesség- és áthallási követelményeinek, és általában a megfelelő Cat6 vagy Cat6A trapézkő csatlakozókkal párosul. A üres patch panel előre telepített aljzatok nélkül szállítják, lehetővé téve a telepítő számára, hogy portonként beillessze a tetszőleges trapéztorzító aljzatokat, ami akkor hasznos, ha egy rackhez réz és szálas csatlakozások keveréke szükséges.

Kisebb telepítések néha a Patch Panel doboz a teljes rackbe szerelt egység helyett. A patch panel doboz egy kompakt burkolat, amely korlátozott számú portot tartalmaz, és gyakran használják otthonokban, kis irodákban vagy olyan felületre szerelt helyeken, ahol a teljes 19 hüvelykes rack nem praktikus. Az alábbi táblázat bemutatja, hogy a javítópanel portjai általában hogyan skálázódnak a kicsitől a nagy telepítésig.

A fenti táblázat a strukturált kábelezésben megtalálható négy leggyakoribb patch panel port konfigurációt mutatja be: 8 portos, 12 portos, 24 portos és 48 portos modellek. 24 portos és 48 portos patch panel Az egységeket jellemzően telekommunikációs helyiségekhez és berendezési állványokhoz választják ki, amelyeknek nagyobb számú vízszintes kábelszakaszt kell lezárniuk az egyes munkaterületekről. A kisebb, 8 portos és 12 portos patch panel egységek gyakran alkalmasak kompakt vezetékszekrényekbe, otthoni irodákba vagy fióktelepekre, ahol csak korlátozott számú hálózati megszakításra van szükség. A megfelelő portszám kiválasztása elsősorban az adott helyen tervezett kábelleadások számától függ, valamint némi engedmény a jövőbeni bővítéshez, mivel a kapacitás későbbi növelése általában egy további patch panel telepítését jelenti, nem pedig egy meglévő bővítését. Sok telepítő a jelenlegi követelménynél egy szinttel nagyobb patch panel méretet választ, hogy tartalék portok maradjanak elérhetők az új eszközök vagy az átrendezett munkaterületek számára.

Mi az a hálózati kapcsoló, és miben különbözik a javítópaneltől

Kapcsoló funkciók: Aktív adattovábbítás és portintelligencia

A hálózati kapcsoló egy aktív eszköz, amely több eszközt köt össze egy helyi hálózaton, és adatokat továbbít közöttük. A kapcsolók belsőleg egy táblázatot tartanak fenn a portjain áthaladó forgalomból tanult eszközcímekről, amelyeket arra használ, hogy a bejövő adatokat csak arra a portra küldjék, ahol a céleszköz található, ahelyett, hogy mindenhová továbbítaná azokat. Ez folyamatos áramellátást igényel, és sok kapcsoló támogatja a Power over Ethernet funkciót is, amely ugyanazon a kábelen keresztül látja el árammal a csatlakoztatott eszközöket, például kamerákat vagy vezeték nélküli hozzáférési pontokat. Egy tipikus berendezési rackben a kapcsoló a javítópanel közelében helyezkedik el, és az RJ45 dugaszoló csatlakozóvégekkel ellátott rövid patch kábelek speciális patch panel portokat kapcsolnak össze meghatározott kapcsolóportokkal, így az aktív kapcsolatot létrehozva, amely életre kelt egy strukturált kábelrendszert.

Mivel a kapcsoló az a komponens, amely ténylegesen mozgatja az adatokat, nem a patch panel, hanem a kapcsoló határozza meg, hogy az eszközök milyen gyorsan tudnak kommunikálni, és hány eszköz csatlakoztatható egyszerre. A javítópanel önmagában nem veszi fel vagy távolítja el az elérhető hálózati kapcsolatokat; egyszerűen egy stabil végpontot biztosít, így a kábelezést nem kell minden alkalommal újra futtatni, amikor egy eszközt mozgatnak vagy cserélnek. Ez a szétválasztás a passzív kábelkezelés és az aktív hálózati berendezések között az egyik fő oka annak, hogy a strukturált kábelezési rendszerek mindkét összetevőt együtt használják, ahelyett, hogy az eszközöket közvetlenül egy kapcsolóba kötnék.

Patch Panel vs Switch: egymás melletti funkcionális összehasonlítás

Az alábbi táblázat összefoglalja a főbb funkcionális különbségeket a patch panel és a hálózati switch között egy strukturált kábelezési rendszeren belül.

A fenti radardiagram öt funkcionális dimenzióban hasonlít össze egy patch panelt és egy hálózati kapcsolót, egy szemléltető 1-től 5-ig terjedő besorolási skálát használva a pontos mérési adatok helyett. A patch panel magas pontszámot ér el a kábelszervezés, a fizikai réteg stabilitása és a tápellátás függetlensége tekintetében, mivel egy passzív komponens, amely elektromos áram és adatfeldolgozás nélkül szervezi meg a kábelezést. Ezzel szemben a hálózati kapcsoló magas pontszámot ér el a hálózati intelligencia és a méretezhetőség terén, mivel aktívan olvassa az adatokat, és a forgalmat a megfelelő portra irányítja. A javítópanel alacsony pontszámot ér el a hálózati intelligencia tekintetében, mivel nem tartalmaz elektronikus áramkört, míg a kapcsoló alacsony pontszámot ér el az energiafüggetlenség tekintetében, mivel működése folyamatos tápellátástól függ. Együtt tekintve az összehasonlítás azt szemlélteti, hogy a patch paneleket és a kapcsolókat miért használják általában kiegészítő komponensekként ugyanazon a strukturált kábelrendszeren belül, nem pedig egymás helyettesítőjeként.

Hogyan működnek együtt a patch panelek és a kapcsolók egy strukturált kábelrendszerben

Egy tipikus strukturált kábelezési rendszerben a javítópanel és a hálózati kapcsoló egymás után csatlakozik egymáshoz, nem pedig ugyanazért a feladatért versengenek. Az általános útvonal, amelyet egyetlen hálózati kapcsolat követ, a TIA/EIA-568-C strukturált kábelezési irányelvekben és a BICSI Telekommunikációs elosztási módszerek kézikönyvében hivatkozott általános gyakorlat alapján a következőképpen néz ki:

1. A munkaterület kábelezése egy eszközt, például számítógépet, egy RJ45 trapéztorzító csatlakozóval ellátott fali aljzathoz vagy hálózati előlaphoz csatlakoztat.
2. A vízszintes kábelezés az előlaptól vissza a vezetékes szekrénybe vagy a telekommunikációs helyiségbe, általában körülbelül 100 méteres ajánlott maximális hosszon belül.
3. A vízszintes kábelezés a patch panel hátulján végződik lenyomó IDC módszerrel, általában 110 vagy Krone stílusú lezárást követően.
4. Az RJ45 dugós csatlakozóvégekkel ellátott rövid patch kábel a javítópanel portjának elejét egy közeli hálózati kapcsoló portjához köti.
5. A kapcsoló ezután továbbítja az adatokat a kapcsolat és a hálózat többi része között, beleértve a több távközlési helyiséget összekapcsoló gerinckábelezést is.

Ez a többrétegű megközelítés egy alapötlet a mögött strukturált kábelezési rendszer : minden strukturált kábelrendszer-összetevő, beleértve a patch panelt, a trapéztorzító csatlakozókat, az előlapokat és a javítókábeleket, meghatározott szereppel rendelkezik, ami megkönnyíti a hálózati kábelezési megoldás karbantartását és újrakonfigurálását az ad-hoc pont-pont vezetékezéshez képest. Amikor egy eszközt el kell mozdítani vagy ki kell cserélni, a telepítő általában csak egy rövid patch kábelt cserélhet a panelen vagy a kapcsolón, ahelyett, hogy új kábelt húzna át a falakon vagy a mennyezeten. Az alábbi táblázat összehasonlítja a sávszélesség-kapacitást a strukturált kábeltermékekhez használt általános kábelkategóriák között.

Ez a vonaldiagram a TIA/EIA-568-C dokumentációban hivatkozott három általános strukturált kábelezési kategóriához tartozó relatív sávszélesség-kapacitást hasonlítja össze: Cat5e, Cat6 és Cat6A. A Cat5e kábelezés általában körülbelül 100 MHz-es sávszélességre van méretezve, a Cat6 kábelezés ezt nagyjából 250 MHz-re kiterjeszti, a Cat6A kábelezés pedig tovább növeli a névleges sávszélességet körülbelül 500 MHz-re. Mivel a patch panelek általában úgy készülnek, hogy megfeleljenek egy adott kábelkategóriának, a diagram jobb oldalán látható nagyobb sávszélesség kihasználásához Cat6A trapézkő csatlakozókkal és Cat6A kábelezéssel párosított Cat6A patch panelre van szükség. A kábelkategóriák egyazon kapcsolaton belüli keverése, például a Cat6A kábelezés Cat5e patch panellel való kombinálása általában a teljes összeköttetést az alacsonyabb besorolású kategória teljesítményére korlátozza. Emiatt a strukturált kábelezési rendszerben használt patch panel, trapézkő csatlakozók, előlapok és patch zsinórok általában ugyanabba a kábelkategóriába tartoznak az egyenletes teljesítmény fenntartása érdekében.

A kábelkategórián túl a strukturált kábelezési rendszer általános mérete a bekötendő létesítmény méretétől is függ. Az alábbi oszlopdiagram általános referenciaadatokat mutat be arra vonatkozóan, hogy a portszámok hogyan skálázódnak a különböző típusú telepítések között.

A fenti oszlopdiagram szemléltető referenciaadatokat mutat be a különböző típusú strukturált kábelezési rendszerek tipikus portszámaira vonatkozóan, a kis irodáktól az adatközponti állványokig. Egy kis irodai telepítés általában körülbelül 24 portot használ, amelyeket általában egyetlen patch panel egység is ki tud szolgálni. Egy közepes méretű irodaszinten gyakran 48 port található, amelyek néha két, ugyanabba a rackbe szerelt patch panel egységre oszthatók. A vállalati emeletek és a nagyobb létesítmények bekerülhetnek a 96 portos tartományba, míg a sok szerverkapcsolatot kezelő adatközponti rackekhez 144 vagy több portra lehet szükség, amit gyakran több nagy sűrűségű javítópanel egység egymásra helyezésével érnek el. Ezek a számok általános tervezési referenciák, nem pedig rögzített követelmények, mivel bármely strukturált kábelezési rendszerben szükséges tényleges portszám a munkaterületek számától, a berendezések csatlakozásaitól és a létesítmény növekedési tervétől függ.

A Patch Panel összetevőinek kiválasztása: Keystone csatlakozók, előlapok és RJ45 csatlakozók

Keystone csatlakozók és előlapok, mint strukturált kábelezési termékek összetevői

A patch panel ritkán működik egyedül. Jellemzően a kapcsolódó strukturált kábelezési termékek családjával párosul, beleértve a trapézkő csatlakozókat, előlapokat és patch kábeleket, amelyek együtt teljes hálózati kábelezési megoldást alkotnak. A Keystone jack-gyártók körében a leggyakoribb modultípusok a következők:

• Keystone jack cat6 modulok, szabványos gigabites rézcsatlakozásokhoz használatosak a munkaterület kimenetén.
• Az RJ45 Keystone jack csatlakozók kompatibilisek a legtöbb üres patch panellel és előlapházzal.
• Net Keystone Jack stílusú modulok, amelyeket a telepítő preferenciáitól függően szerszám nélküli vagy lyukasztásos lezárásra terveztek.
• Hálózati előlap és előlapházak, elérhetők egyportos, kétportos és többportos elrendezésben, hogy illeszkedjenek a Patch Panel 24 portos vagy nagyobb gerinchálózati konfigurációkhoz.

Az előlapgyártók általában kínálnak süllyesztett és felületre szerelhető előlap opciókat is, így az épület típusától függően ugyanaz a trapézkő jack beépíthető gipszkartonba, emelt padlódobozba vagy fal felületére. Mivel az előlap egyszerűen egy vagy több trapéztorzító aljzat háza, a csatlakozás tényleges elektromos teljesítménye továbbra is attól függ, hogy az előlap trapéztorzító aljzatait a patch panel és a mögötte lévő kábelek azonos kábelkategóriájához illesztjük.

Megfelelő patch panel portok RJ45 csatlakozókkal és patch kábelekkel

A javítópanel elején minden port fogadja a szabványos RJ45 csatlakozót. Az ezekhez a kapcsolatokhoz használt patch zsinórok, amelyeket néha rövidítésben emlegetnek Patch Panel javítások , rövid gyári vagy terepi végű kábelek, mindkét végén RJ45 dugós csatlakozóval. Az RJ45 csatlakozók gyártói általában úgy gyártják ezeket a csatlakozókat, hogy megfeleljenek a Cat5e, Cat6 vagy Cat6A specifikációinak, és a javítópanel és a trapéztorony csatlakozókkal azonos kategóriájú csatlakozó kiválasztása segít elkerülni a nem szándékos szűk keresztmetszetet a kapcsolatban. Érdemes megjegyezni, hogy a patch panel kifejezés nem kapcsolódó összefüggésekben is megjelenik, mint például a patch panel az autós audiorendszerekhez, amely a járművekben található erősítő vezetékelosztó panelekre utal; hogy a használat nem kapcsolódik az útmutatóban leírt hálózati strukturált kábelezési javítópanelekhez. A megfelelő Keystone-aljzatokat, előlapokat és RJ45-csatlakozókat is gyártó Patch Panel gyártókkal való együttműködés leegyszerűsítheti a beszerzést, mivel a kábelkategória, a színkódolás és a lezárási stílus nagyobb valószínűséggel konzisztens a teljes strukturált kábelrendszerben.

Izometrikus nézet: Rack-be szerelt javítópanel anatómiája

A fenti izometrikus diagram egy rackbe szerelt patch panel egyszerűsített sematikus illusztrációja, amely a fő alkotóelemek általános elrendezését mutatja be, nem pedig egy konkrét modell pontos műszaki rajzát. A panel elülső oldalán egy sor trapéztorzító jack port található, ahol az egyes hálózati kábelek RJ45 trapéztorzító jack csatlakozókkal végződnek. A panel oldalán található tartókonzol lehetővé teszi, hogy egy szabványos 19 hüvelykes berendezési rackbe rögzítse, így a panel egy vonalban marad a többi állványra szerelt berendezéssel, például egy hálózati kapcsolóval. A panel hátoldalán, általában 110-es vagy Krone-stílusú lezárási módszert követő IDC-kiütési terminálokat használnak a bejövő vízszintes kábelek csatlakoztatására az egyes trapézkő jack csatlakozókhoz. Jellemzően az elülső portok közelében található egy címke vagy azonosító csík, így minden port számozható, ami segít a kábelkezelésben és a hibaelhárításban, miután a javítópanelt telepítették egy élő strukturált kábelrendszerbe.

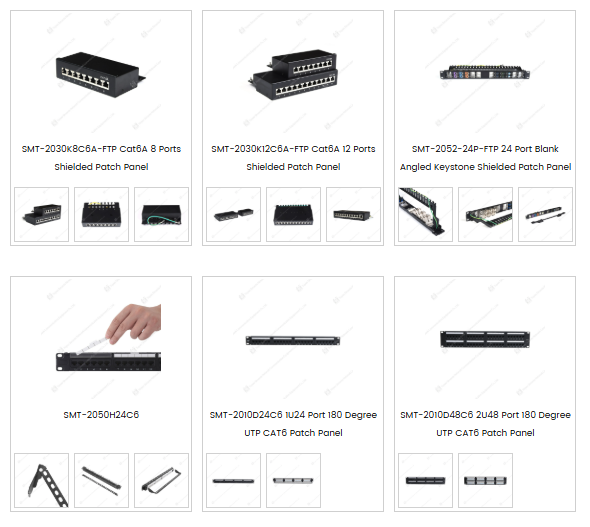

Az alábbi fénykép a patch panel és az előlap alkatrészek reprezentatív választékát mutatja.

A fenti képen számos patch panel és előlap komponens látható, beleértve az árnyékolt Cat6A patch paneleket 8 portos és 12 portos konfigurációkban, egy 24 portos üres, szögletes trapézkő árnyékolt patch panelt és UTP Cat6 patch paneleket 24 portos és 48 portos, 180 fokos konfigurációkban. Az üres patch panel modellek a telepítő által választott egyedi trapéztorzító aljzatokat fogadnak el, ami lehetővé teszi, hogy egyetlen patch panel ház különböző csatlakozótípusokat, például Cat6 trapéztorzító aljzatokat vagy száladaptereket támogasson ugyanazon az állványterületen belül. A rackbe szerelt egységek mellett bemutatott patch panel box stílusú termékeket általában kisebb telepítésekhez használják, ahol csak néhány hálózati cseppet kell megszervezni a teljes felszerelési állványon kívül. Az összes ilyen patch panel formátumban az RJ45 trapézkő jack portok továbbra is a szabványos réz szerkezetű kábelezés közös végpontjai maradnak, míg az egyes egységek hátulja általában elfogadja az IDC lehúzó végződést a bejövő kábelekhez. A 8 portos, 12 portos, 24 portos és 48 portos patch panel opciók közötti választás általában az adott rackben vagy vezetékszekrényben végződő kábelek számától függ.
