Mi az a száloptikai javítópanel, és hogyan működik?

A strukturált kábelezési rendszer szabványos hálózati infrastruktúra, amely javítópaneleket, trapéztorzító csatlakozókat, előlapokat és csatlakozókat használ a hang-, adat- és száloptikai kapcsolatok épületen vagy adatközponton belüli megszervezésére. Ahelyett, hogy az egyes kábeleket közvetlenül a végberendezésekhez vezetné, a strukturált kábelezési rendszer a kábelezést a központosított elosztópontokhoz vezeti, mint például a patch panel vagy az üvegszálas elosztó panel, ahol a csatlakozások tesztelhetők, átrendezhetők vagy bővíthetők a hálózat többi részének megzavarása nélkül. Ezt a megközelítést széles körben hivatkozott szabványok határozzák meg, beleértve ANSI/TIA-568 és ISO/IEC 11801 , amelyek teljesítménykövetelményeket határoznak meg az olyan rézkategóriákra, mint a Cat5e, Cat6 és Cat6a, valamint a száloptikai csatlakozókra hivatkozott vizsgálati kritériumokat. A jól megtervezett strukturált kábelezési rendszer jellemzően réz patch panelekből, RJ45 trapéztorzító csatlakozókból, hálózati előlapokból és száloptikai javítópanelekből épülő hálózati kábelezési megoldást egyesíti, amelyek mindegyike együtt támogatja az Ethernet-, hang- és videoforgalmat. Mivel ezek az alkatrészek általában az általános mechanikai szabványokat követik, a különböző gyártási sorozatokból származó strukturált kábeltermékek általában keverhetők ugyanabban az állványban vagy fali szekrényben, ami leegyszerűsíti a hosszú távú karbantartást és a jövőbeni frissítéseket.

A száloptikai javítópanelek központi szerepet játszanak ebben a keretrendszerben, amikor a hálózatnak túl kell nyúlnia a rézkábelek hosszhatárain, vagy további sávszélességre van szükség a gerinchálózat és az adatközponti kapcsolatok számára. A száloptikai javítópanel, amelyet néha ODF javítópanelnek vagy szálelosztó panelnek is neveznek, az a pont, ahol a bejövő száloptikai kábeleket összeillesztik vagy olyan javítókábelekhez csatlakoztatják, amelyek a kapcsolókhoz, szerverekhez vagy más hálózati berendezésekhez kapcsolódnak. Az alábbi szakaszok bemutatják, hogyan választják ki a strukturált kábelezési összetevőket, hogyan konfigurálják általában a száloptikai javítópanelt, és milyen telepítési gyakorlatok segítik a hálózati kábelezési megoldások réz és száloptikai szegmensének megbízható működését az idő múlásával.

A strukturált kábelezési rendszer alapelemei

A strukturált kábelezési rendszereket általában kis számú alkatrészkategóriába szervezik, és mindegyiket úgy gyártják, hogy megfeleljen a meghatározott mechanikai és elektromos követelményeknek. Az alábbi táblázat összefoglalja a cikkben hivatkozott elsődleges strukturált kábelrendszer-összetevőket, beleértve a javítópanel-típusokat, a trapéztorzító csatlakozókat, az előlapokat és a csatlakozó hardvert. Az egyes strukturált kábelezési termékek komponenseinek szerepének megértése segít a telepítőknek a kompatibilis alkatrészek kiválasztásában, és segít a létesítményvezetőknek megtervezni a kapacitást a jövőbeli növekedéshez. A legtöbb kereskedelmi telepítésben ezeket az alkatrészeket falra szerelhető vagy rack-re szerelhető házban kombinálják, és a kábeleket erre a célra szolgáló kezelőtálcákon keresztül vezetik a csatlakozók terhelésének csökkentése érdekében.

Fiber Optic Patch Panel tervezés, port konfigurációk és rack rögzítési lehetőségek

A száloptikai javítópanel és az optikai elosztókeret, amelyet gyakran ODF panelre rövidítenek, szorosan kapcsolódó berendezéseket írnak le, amelyeket az üvegszálas kapcsolatok szervezésére használnak, bár a kifejezéseket néha kissé eltérően használják az egyes régiókban és beszállítókban. Az általános használatban a fiber patch panel olyan kompakt rack-re vagy falra szerelhető házra vonatkozik, amely korlátozott számú portot tartalmaz, általában telekommunikációs helyiségben, padlón elosztó szekrényben vagy kis adatközpontban. Az ODF panelek általában egy nagyobb keretet írnak le, gyakran több kivehető tálcával, amelyet központi irodában, fejállomáson vagy nagyobb adatközpontban használnak a nagyobb szálszám kezelésére. Mind a szálas ODF, mind a szabványos üvegszálas panel ugyanazt a mögöttes funkciót látja el, vagyis megvédi a fúziós kötéseket vagy a csatlakozószálakat, elosztja a bejövő és kimenő szálmagokat, és stabil, címkézett pontot biztosít a teszteléshez és javításhoz. Mivel a terminológia változó, a szálelosztó panelt értékelő vásárlóknak általában azt tanácsolják, hogy ellenőrizzék a portok számát, a tálca konfigurációját és a csatlakozó típusát, ne csak a termék nevére hagyatkozzanak.

A száloptikai javítópaneleket általában 12, 24, 48 és 96 magos konfigurációkban gyártják, és néhány nagy sűrűségű száloptikai javítópanel-konstrukció még nagyobb számokat támogat adatközponti alkalmazásokban. A portok számát általában a szekrény rack egység magasságához igazítják, mivel minden 1 U rack hely jellemzően meghatározott számú adapterpozíciót tud elhelyezni az adapter típusától és a tálca kialakításától függően. A 24 portos száloptikai javítópanel a kisebb távközlési helyiségek és FTTH elosztópontok általános választása, míg az adatközponti és központi irodai gerinchálózati alkalmazásoknál gyakrabban választanak nagyobb portszámot. Az állványra szerelhető száloptikai patch panelek szabványos, 19 hüvelykes berendezési rackbe való beépítésre szolgálnak, míg a falra szerelhető változatokat kisebb helyeken, például padlóelosztó dobozokban vagy FTTH hozzáférési pontokban használják, ahol a teljes rack nem praktikus.

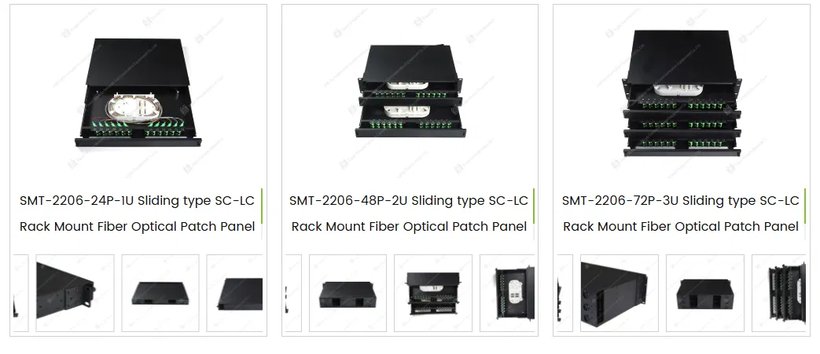

A fenti fénykép a Yuyao Simante Network Communication Equipment Co., Ltd. által gyártott, állványra szerelhető száloptikai javítópanel sorozatot mutatja, amely szemlélteti, hogyan skálázódik a portok száma a ház magasságával. Az 1U-s változat 24, a 2U-s verzió 48, a 3U-s változat pedig 72 portot tud befogadni, a csúsztatható fiók kialakítása révén, amely lehetővé teszi az elülső tálca kifelé nyúlását a toldás, javítás és karbantartás céljából anélkül, hogy a panelt le kellene venni az állványról. Mindegyik egység az elülső panelre szerelt SC vagy LC adaptereket használ, a fiókban elhelyezett illesztőtálcákkal és szálkezelő funkciókkal, amelyek segítenek megvédeni a szálak hajlítási sugarát, és csökkentik a szálak sérülésének kockázatát a szervizelés során. Az ilyen típusú csúszó típusú SC LC szálas patch panel ODF célja, hogy leegyszerűsítse a mozgatásokat, kiegészítéseket és változtatásokat olyan környezetben, ahol a technikusoknak ismételt fizikai hozzáférésre van szükségük a toldásokhoz és csatlakozókhoz. Az ilyen típusú, rack-be szerelhető száloptikai javítópanel-termékeket jellemzően telekommunikációs helyiségekben, adatközpontokban, ISP központi irodákban és FTTH elosztópontokban telepítik, ahol szervezett, szervizelhető optikai végződésre van szükség.

A Keystone csatlakozókkal és patch panelekkel használt rézkábelezési kategóriák sávszélesség-teljesítménye

A réz szerkezetű kábelezés teljesítményét az ANSI/TIA-568 és az ISO/IEC 11801 szabványok szerint meghatározott kategória-besorolások határozzák meg, amelyek minden kábel- és csatlakozó hardverkategóriához meghatározzák a minimális frekvenciasávszélességet. E szabványok szerint az 5e kategóriájú kábelezés a következőre van besorolva 100 MHz , A 6. kategóriás kábelezés a következőre van besorolva 250 MHz , A 6a kategóriájú kábelezés a következőre van besorolva 500 MHz , és a 8-as kategóriájú kábelezés a következőre van besorolva 2000 MHz . Mivel a patch panel, a Cat6 trapéztorzító csatlakozó és az RJ45 trapéztorzító jack mind ugyanannak a csatornának a részei, a link minden összetevőjének, a javítópanel cat6 portjától a trapéztorzító jack cat6 végződéséig a berendezés végén lévő RJ45 dugasz csatlakozóig meg kell felelnie vagy meg kell haladnia a kategória-besorolást ahhoz, hogy a kapcsolat rendeltetésszerűen működjön. Az alábbi táblázat szemlélteti, hogyan növekszik a sávszélesség kapacitása ezekben a kategóriákban, ami segít megmagyarázni, hogy sok vállalati hálózati kábelezési megoldás miért tolódott el a 6. és 6a. kategóriájú hardverek felé az új telepítéseknél. A strukturált kábelezési termékek gyártói és telepítői körében széles körben elterjedt gyakorlat, hogy a telepített kábellel azonos vagy magasabb kategóriájú patch panel és keystone jack hardvereket választanak, mivel az össze nem illő alkatrészek korlátozhatják a teljes kapcsolat elérhető sávszélességét.

A fenti táblázat összehasonlítja az ANSI/TIA-568 és a kapcsolódó ISO/IEC 11801 dokumentáció által meghatározott négy általános rézkábel-kategória minimális sávszélességét. Az 5e kategória, amely még mindig megtalálható sok régebbi irodai telepítésben, támogatja a 100 MHz-es sávszélességet, és általában a Gigabit Ethernethez társítják a szabványos kábelhosszúságokat. A 6. kategória megduplázza ezt a frekvenciát 250 MHz-re, és rövidebb csatornahosszon képes támogatni a 10 Gigabit Ethernetet, ami az egyik oka annak, hogy a Cat6 trapéztorzító csatlakozó és a javítópanel cat6 hardver továbbra is széles körben specifikált az új hálózati kábelezési megoldási projektekben. A 6a kategória 500 MHz-re bővíti a sávszélességet, és szorosabb vezérlést biztosít az idegen áthallás felett, lehetővé téve a 10 Gigabit Ethernet számára, hogy a szabvány által megengedett teljes 100 méteres csatornahosszon futhasson. A 2000 MHz-es névleges 8-as kategória elsősorban nagyon rövid adatközponti kapcsolatokra szolgál, nem pedig általános irodai kábelezésre. Mivel a sávszélesség-igény általában nő a hálózatok bővítésével, sok létesítményvezető keresi a patch panel és a keystone jack gyártókat, amelyek termékvonalai egyértelmű frissítési utat kínálnak a Cat6-ról a Cat6a hardverre, ugyanazon a területen.

Csatlakozótípusok száloptikai patch panelekhez: SC, LC, FC és ST

A száloptikai javítópanelek kis számú szabványos csatlakozó- és adaptertípus köré épülnek, leggyakrabban SC, LC, FC és ST. Az SC csatlakozók push pull reteszelő mechanizmust és viszonylag nagy, 2,5 milliméteres érvéghüvelyt használnak, és továbbra is gyakoriak a távközlési és a vállalati üvegszálas elosztópanel-alkalmazásokban. Az LC-csatlakozók egy kisebb, 1,25 milliméteres érvéghüvelyt használnak hasonló reteszelő stílussal, ami nagyjából kétszer akkora portsűrűséget tesz lehetővé, mint az SC-csatlakozók ugyanazon a panelszélességen belül, így az LC-t gyakran választják a nagy sűrűségű száloptikai javítópanel-adatközpontok kialakításában. Az FC csatlakozók menetes tengelykapcsolót használnak, amely biztonságos mechanikai csatlakozást biztosít, és még mindig meghatározott néhány külső üzemi és tesztkörnyezetben, ahol a rezgésállóság prioritást élvez. Az ST csatlakozók rugóterhelésű csavaros zárszerkezetet használnak, és történelmileg gyakoriak voltak a korai többmódusú száloptikai javítópanelek telepítésében, bár az újabb projektek gyakrabban határoznak meg SC vagy LC hardvert.

Az ilyen csatlakozótípusok optikai teljesítményét általában a cikkben hivatkozott kritériumok alapján értékelik Telcordia GR-326-CORE és az IEC 61753-1, amely az egymódusú száloptikai csatlakozók behelyezési veszteségének, visszatérési veszteségének és mechanikai tartósságának vizsgálati módszereit írja le. A több csatlakozógyártó által hivatkozott, publikált iparági referenciaértékek általában a 0,2–0,3 dB tartományba eső tipikus maximális behelyezési veszteséget írják le a gyárilag lezárt SC, LC és FC csatlakozók esetében normál párosítási feltételek mellett. A megtérülési veszteség teljesítményét gyakran 50 dB-re vagy magasabbra becsülik az UPC polírozott csatlakozók esetében, és 60 dB-re vagy magasabbra az APC polírozott csatlakozók esetében, ugyanazon közzétett források kategóriája alapján. A mechanikai tartósságot gyakran legalább 500 párosítási ciklusban mérik a Telcordia GR-326-CORE típusú tartóssági tesztek során. Ezek a számok általánosan hivatkozott iparági referenciaértékeket képviselnek, nem pedig bármely konkrét termékre vonatkozó garantált értékeket, mivel a tényleges teljesítmény gyártónként, érvéghüvely minőségén és helyszíni kezelésénként változhat.

A fenti táblázat az általánosan hivatkozott maximális beillesztési veszteség referenciaértékeit mutatja decibelben az SC, LC, FC és ST csatlakozótípusok esetében, közzétett iparági tesztkritériumok alapján, mint például a Telcordia GR-326-CORE. Az SC-, LC- és FC-csatlakozók gyakran 0,3 dB-hez közeli maximális beillesztési veszteséggel járnak, ha megfelelően vannak lezárva és normál körülmények között csatlakoztatva. Az ST-csatlakozók, amelyek a nyomóhúzás vagy a menetes interfész helyett csavarzár-csatoláson alapulnak, gyakrabban kapcsolódnak valamivel magasabb, 0,5 dB körüli tipikus referenciaértékhez az igazítási tűréskülönbségek miatt. A kisebb beillesztési veszteség általában azt jelenti, hogy minden egyes csatlakozási ponton kevesebb optikai jel veszít el, ami nagyobb jelentőséggel bír azokban az ODF- és szálelosztó panel-alkalmazásokban, amelyek egyetlen kapcsolat mentén több illesztési és foltpontot tartalmaznak. Ezek a számok általános iparági referenciaértékek, nem pedig egy adott köteg csatlakozókra garantált specifikációk, és a tényleges eredmények a hüvelypolírozás minőségétől, a tisztítási gyakorlattól és a párosítási ciklusszámtól függenek. Azok a hálózattervezők, akik száloptikás patch panelt terveznek hosszú gerinchálózathoz, vagy nagy sűrűségű száloptikai javítópanel adatközpont-elrendezést terveznek, gyakran figyelembe veszik az összes csatlakozási pontra kiterjedő halmozott beillesztési veszteséget a teljes kapcsolatköltségvetés számítása során.

Skálázható portsűrűség rack-be szerelhető száloptikai javítópanelben

A rack-be szerelhető száloptikai javítópanel-házak általában szabványos rack-egységekben vannak méretezve, általában 1U, 2U vagy 3U rövidítéssel, és a portok számát aszerint skálázzák, hogy hány adapterpozíció és illesztési tálca fér el a függőleges rack-tér egyes egységeiben. A cikkben korábban hivatkozott csúszótálcás optikai javítópanel-sorozat ezt a mintát követi, és 24 portos konfigurációt kínál 1U-os házban, 48-portos konfigurációt 2U-os házban és 72 portos konfigurációt 3U-os házban. Ez a fajta méretezés lehetővé teszi a létesítmény számára, hogy előre megtervezze a kábelezési kapacitást, és egy 24 portos, rack-be szerelhető optikai javítópanelt válasszon egy kisebb telekommunikációs helyiséghez, vagy nagyobb portszámú panelt az adatközpont gerincéhez anélkül, hogy megváltoztatná a panel általános kialakítását vagy az adapter típusát. Mivel minden további állványegység arányos számú portot ad hozzá ebben a kialakításban, a tervezők a jövőbeli kapacitásigényeket az állványterület költségvetése alapján becsülhetik meg, ahelyett, hogy minden projektmérethez egy teljesen eltérő üvegszálas panel termékcsaládot értékelnének.

A fenti táblázat azt mutatja be, hogyan skálázódik a portok száma a rack egység magasságával egy reprezentatív csúszótálcás száloptikai javítópanel-sorozat esetén, az ebben a cikkben hivatkozott 1U, 2U és 3U konfigurációk alapján. Az 1U-os ház 24 portot, a 2U-os ház 48, a 3U-os ház pedig 72 portot foglal magában, ami arányosan 24 porttal növekszik minden további állványmagasság esetében ebben a különleges csúszófiókos kialakításban. Ez a fajta kiszámítható méretezés akkor hasznos, ha összehasonlítjuk a szálpatch-panel opciót olyan alternatív panelstílusokkal, amelyek kevésbé hatékonyan csomagolják be a portokat, vagy amelyekből hiányzik a csúszótálca a toldáshoz. A korlátozott rackhellyel rendelkező létesítmények gyakran előnyben részesítik a rack egységenkénti nagyobb portsűrűséget, mivel ez csökkenti az adott szálszám lezárásához szükséges házak számát. Ugyanakkor a nagyon nagy portsűrűségű panelek gondos belső szálkezelést igényelnek a minimális hajlítási sugár megőrzése érdekében, így a portok száma csak az egyik tényező, amelyet a szálelosztó panel kiválasztásakor figyelembe kell venni az illesztőtálca kialakítása és a kábelvezetési jellemzők mellett.

Az iparági trendek a strukturált kábelezés és az üvegszálas elosztás kiépítését alakítják

A strukturált kábelezési rendszerelemek, köztük a patch panelek, a trapézkő csatlakozók és a száloptikai javítópanelek iránti keresletet az elmúlt években az adatközpontok, a felhő infrastruktúra és az otthoni száloptikás hálózatok folyamatos terjeszkedése alakította. Egy iparági piackutatási jelentés szerint a globális strukturált kábelezési piac a becslések szerint 2025-ben meghaladta a 20 milliárd amerikai dollárt, és a 2030-as évek közepéig az előrejelzések szerint az éves növekedési ütem közel 8 százalék lesz, ami nagyrészt az adatközpontok és a felhő infrastruktúra bővülésének tulajdonítható. A piacelemzés ugyanazon kategóriája megállapította, hogy a helyi hálózati alkalmazások a múltban a telepített strukturált kábelezési volumen nagy részét adták a bevétel alapján, míg az adatközponti alkalmazások az egyik gyorsabban növekvő szegmenst képviselik, mivel a szervezetek folyamatosan bővítik a szerver- és tárolókapacitást. A Fiber to the Home programok szintén hozzájárultak az FTTH szálelosztó panelmegoldások iránti kereslethez, mivel minden új előfizetői kapcsolathoz jellemzően egy dedikált illesztési vagy patch pontra van szükség az elosztó panelen a külső üzemi szál és az ügyfél telephelye között. Ezek a tendenciák azt sugallják, hogy mind a rézre fókuszált strukturált kábeltermékek, mint például a Cat6 trapézkő-csatlakozó- és patchpanel-hardverek, mind a száloptikai javítópanel-termékek valószínűleg továbbra is relevánsak maradnak, mivel a hálózatok párhuzamosan tovább bővülnek a réz- és üvegszálas szegmenseken.

A fenti diagram a strukturált kábelezés alkalmazáskategóriák szerinti hozzávetőleges megoszlását szemlélteti, publikált piackutatási becslések alapján, nem pedig egyetlen ellenőrzött globális összeíráson. A tipikus irodai és vállalati környezeteket lefedő helyi hálózatok kiépítése a történelem során a strukturált kábelezés legnagyobb hányadát képviseli, ami összhangban van a patch panelek, trapézkő csatlakozók és előlapok széles körű jelenlétével a közönséges kereskedelmi épületekben. Az adatközponti alkalmazások kisebb, de általában gyorsabban növekvő részesedést képviselnek, ami a nagyobb sűrűségű szerverszobák és a felhőinfrastruktúra felé való elmozdulást tükrözi, amelyek gyakran nagyobb mértékben támaszkodnak a száloptikai javítópanelekre és a nagy sűrűségű szálas elosztópanelekre. A fennmaradó rész egyéb alkalmazásokat, például ipari, lakossági és speciális távközlési környezeteket foglal magában, amelyek régiónként és projekttípusonként jelentősen eltérnek. Mivel a piaci becslések a kutatási szolgáltatók között különböznek, az itt látható százalékokat a relatív skála általános szemléltetéseként kell értelmezni, nem pedig egy adott évre vagy régióra vonatkozó pontos adatként. Ez az általános minta az egyik oka annak, hogy sok strukturált kábelezési termék gyártója párhuzamos termékvonalakat tart fenn, amelyek mind a réz patch panelt, mind a trapézkő jack hardvert lefedik, az optikai javítópanel és az ODF panel termékek mellett.

Telepítési gyakorlatok patch panelekhez, előlapokhoz és Keystone aljzatokhoz

A strukturált kábelezési rendszer összetevőinek telepítése általában hasonló sorrendben történik, függetlenül attól, hogy a projektben réz patch panel, hálózati előlap vagy száloptikai javítópanel szerepel, bár a speciális lezárási mód réz és üvegszálas adathordozók esetében eltérő. Az alábbi lépések egy általános telepítési sorrendet írnak le, amelyet általában követnek a kereskedelmi kábelezési projektekben, bár a helyi kódoknak, a kábelgyártói utasításoknak és a projektspecifikációknak mindig elsőbbséget kell élvezniük az általános leírásokkal szemben.

1. Tervezze meg a kábelek útvonalát, és címkézze fel minden lefutott kábel mindkét végét a telepítés megkezdése előtt, hogy a patch panel cat6 portjának vagy az üvegszálas panel adapterének csatlakozása illeszkedjen a megfelelő hálózati előlaphoz vagy fali aljzathoz.
2. Szerelje fel a patch panelt, az üres patch panel töltőlemezeket és a kábelkezelő hardvereket az állványba vagy a fali szekrénybe, hagyva elegendő helyet a kábel hajlítási sugarának a panel hátoldalán.
3. Csatlakoztassa az egyes rézkábeleket egy Cat6 trapéztorzító aljzatba vagy egy RJ45 trapéztorzító aljzatba az aljzat gyártója által megadott lezáróeszköz segítségével, majd pattintsa be az elkészült trapéztorzító csatlakozót a javítópanel vagy a hálózati előlap nyílásába.
4. Száloptikai javítópanel esetén irányítsa a bejövő szálat az illesztési tálcába vagy az adapter pozíciójába, fejezze be a fúziós illesztést vagy csatlakozást, és helyezze be a felesleges szálhosszt a tálcába, hogy segítsen fenntartani a kábeltípushoz előírt minimális hajlítási sugarat.
5. A csatlakozás üzembe helyezése előtt teszteljen minden elkészült kapcsolatot megfelelő kábel-tanúsítvány-tesztelővel vagy optikai veszteség-ellenőrző készlettel, és jegyezze fel az eredményeket későbbi hivatkozás céljából.
6. Jól címkézze fel a patch panel elejét, az előlapot és a fiber panel portjait, a tervezési szakaszban készített dokumentációnak megfelelően.

Kompatibilitási szempontok a szálas és rézkábelezési alkatrészeknél

Mivel a strukturált kábelezési rendszer alkatrészeit sok különböző gyártó gyártja, a kompatibilitás általában a közös mechanikai és elektromos szabványok betartásán keresztül érhető el, nem pedig egyetlen szabadalmaztatott tervezésen keresztül. A Keystone aljzatok, akár Cat6 trapéztorzító aljzatként, akár általános rj45 trapéztorzító aljzatként vannak leírva, szabványos trapéztorzítási alapterületre épülnek, így a különböző strukturált kábeltermék-alkatrészvonalak aljzatai általában beilleszthetők ugyanabba a patch panelbe vagy a hálózati előlap nyílásába. Üvegszálas alkalmazásokban a kompatibilitás az adapter és a csatlakozó típusa, nem pedig a trapézkő alapterülete, tehát az SC-adapterekkel feltöltött száloptikai javítópanel általában kompatibilis az SC-végződésű patch-kábelekkel és szálkásítókkal, míg az LC-vel ellátott panelekhez LC-végződésű vezetékekre van szükség, függetlenül attól, hogy melyik üvegszálas panel gyártója gyártotta a házat. Azok a vevők, akik egy új projekthez száloptikai javítópanel beszállítót, ODF patch panel gyártót vagy rack-be szerelhető száloptikás panelgyárat értékelnek, általában azt tanácsolják, hogy a megrendelés leadása előtt ellenőrizzék az adapter típusát, a portok számát és a rack egység magasságát a meglévő kábelezési üzemükhöz képest, mivel a nem megfelelő csatlakozótípusok nem párosíthatók adapterátalakítás nélkül. Ezen adatok előzetes megerősítése segít elkerülni az átdolgozást, és elősegíti a zökkenőmentes átmenetet, ha egy meglévő hálózati kábelezési megoldást további javítópanellel, trapézkő csatlakozóaljzattal vagy száloptikai javítópanel kapacitással bővítenek.

A Yuyao Simante Network Communication Equipment Co., Ltd-ről

A Yuyao Simante Network Communication Equipment Co., Ltd. a hálózati kábelezési megoldások és az optikai szálas termékek professzionális gyártója, amely integrálja a tervezést, a fejlesztést, az értékesítést és a szolgáltatást. A vállalat közel 20 éves működése során a vevői igények kielégítésére összpontosított alkalmazott mérnöki szakértelemmel, azzal a céllal, hogy a projektkommunikáció legkorábbi szakaszaitól kezdve értéket nyújtson az ügyfeleknek. Egy kiforrott kutatási és fejlesztési rendszerre alapozva a termékminőség stabilitását már a tervezési szakaszban figyelembe veszik. A vállalat több mint 10 mérnökből és több mint 30 teljes munkaidős műszaki személyzetből álló műszaki csapatot tart fenn, akik továbbra is professzionálisan hozzájárulnak a minőség javításához és a termékfrissítésekhez, beleértve a száloptikai javítópanelt, a keystone csatlakozót, a javítópanelt és az előlapi termékcsaládokat, amelyekre ebben a cikkben hivatkozunk.
