Hogyan kell használni a kábelkezelőt?

A kábelkezelő célja

A Kábelkezelő egy hardvertartozék, amelyet a kábelek szerverállványon vagy hálózati szekrényen belüli rendszerezésére, vezetésére és rögzítésére terveztek. Használatához egyszerűen vezesse át Ethernet-, üvegszálas vagy tápkábeleit a kijelölt vízszintes vagy függőleges csatornákon, rögzítve azokat tépőzáras hevederekkel vagy az integrált ujjakkal a megfelelő hajlítási sugár és légáramlás fenntartása érdekében. A telepítéshez fel kell szerelni a kábelkezelőt a kiszolgálórack függőleges rögzítősíneire a mellékelt tokos anyákkal és csavarokkal, amelyek általában 1U (1,75 hüvelyk) függőleges helyet foglalnak el a vízszintes vezetők esetében, vagy az oldalsó sínekhez rögzítve a függőleges egységek esetében.

Az elsődleges cél kettős: a szűk ívek vagy elektromágneses interferencia által okozott jelromlás megelőzése érdekében és a hűtési hatékonyság maximalizálása az összegabalyodott kábelek okozta légáramlási akadályok kiküszöbölésével . A nagy sűrűségű adatközpontokban a megfelelő kábelkezelés akár 15%-kal csökkentheti a hűtési költségeket, és több mint 50%-kal csökkentheti a hibaelhárítási időt.

A Kábelkezelő használata: Gyakorlati útmutató

A kábelkezelő hatékony használata több, mint a vezetékek betömése egy csatornába. Ez magában foglalja a stratégiai tervezést a méretezhetőség, a szervizelhetőség és a hálózati integritás biztosítása érdekében. Az alábbiakban bemutatjuk a vízszintes és függőleges kábelkezelők használatának gyakorlati lépéseit.

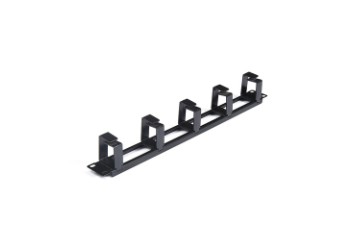

Vízszintes kábelkezelők (1U vagy 2U)

Jellemzően a patch panelek vagy kapcsolók közé telepített vízszintes menedzserek az elülső oldali javítás elsődleges elosztási pontjaként működnek.

• Útvonal: Vezesse át a patch kábeleket a kapcsolóportból a menedzser elülső „ujjain” vagy a fedett csatornákon keresztül. Győződjön meg arról, hogy a kábelek közvetlenül a kezelőből a szomszédos patch panel portokba kerülnek, hogy minimalizálják a szabad lazaságot.
• Hajlítási sugár védelem: Optikai kábelek esetén ügyeljen arra, hogy a hajlítási sugár ne csökkenjen 30 mm (1,18 hüvelyk) alá. Használja a vezető által biztosított orsókat vagy ívelt ujjakat a sugár fenntartásához. A hajlítási sugár túllépése mikrohajlításokat okozhat, ami eseményenként akár 0,5 dB-lel növeli a csillapítást.
• Elkülönítés: Különítse el a réz (Cat6/Cat6a) kábeleket az üvegszálas kábelektől, hogy elkerülje a fizikai stresszt és az interferenciát. A legtöbb menedzser eltávolítható fedelekkel rendelkezik, amelyek lehetővé teszik különálló zónák létrehozását.

Függőleges kábelvezetők (ujjcsatorna)

A rack oldalára függőleges menedzserek vannak felszerelve, hogy kezeljék a felülről lefelé futó tömeges kábelezést, kapcsolókhoz, szerverekhez vagy gerinchálózati infrastruktúrához való csatlakozást.

• gerinchálózati útválasztás: Használja a függőleges kezelőt több vízszintes kezelő kábeleinek összesítéséhez. Vezesse a kábeleket a rack elejétől a hátsó vagy az oldalsó csatornák felé az aktív berendezéshez való csatlakozáshoz.
• Slack Management: A felesleges kábelhosszt a függőleges menedzserben tárolja, ahelyett, hogy a berendezés mögé tekerné. A tanulmányok azt mutatják, hogy a függőleges vezetők megfelelő lazaságkezelése akár 20%-kal is csökkenti a légáramlás korlátozását a laza kötegekhez képest.
• Címkézés: Mindig címkézze fel a kábel mindkét végét, mielőtt a függőleges csatornán keresztül vezetné. Ez az átlagos javítási időt (MTTR) 30 percről 5 perc alá csökkenti az áramkör nyomon követéséhez.

A Kábelkezelő telepítése: lépésről lépésre

A beszerelés egyszerű mechanikus folyamat, de a pontosság kulcsfontosságú a rack szerkezeti integritásának és a telepítés hosszú élettartamának biztosításában. Függetlenül attól, hogy 4 vagy 2 állásos hálózati rack-vel dolgozik, a következő lépések érvényesek.

1. lépés: Határozza meg a rögzítési helyet

A vízszintes kezelők esetében általában az aktív komponensek közé vannak telepítve (pl. Switch U1-ben, Kábelkezelő U2-ban, Patch Panel U3-ban). A függőleges vezetők esetében a rack keretének oldalára rögzítik, gyakran párban (bal és jobb).

2. lépés: Készítse elő az állványsíneket

Határozza meg, hogy a rack négyzet alakú lyukakat használ-e (általános a szerver rackeknél) vagy menetes lyukakat (általános a telekommunikációs rackeknél). Négyszögletes furatok esetén helyezze be a ketrec anyákat a kijelölt rögzítési helyekre. Győződjön meg arról, hogy a kosár anyák a sín belsejében lévő rugós kapocshoz igazodnak, hogy megakadályozzák a csúszást.

3. lépés: Rögzítse az egységet

Illessze a kábelkezelő tartókonzoljait a furatokhoz. Helyezze be a rögzítőcsavarokat (általában M6 vagy 12-24), és először húzza meg őket kézzel. Miután beállították, húzza meg őket szoros illeszkedésig – a túlhúzás lecsupaszíthatja a szálakat vagy meghajthatja az alvázat, különösen a nagy sűrűségű műanyag egységek esetében.

GYIK a Kábelkezelőről: A gyakori problémák kezelése

Az alábbiakban felsoroljuk a kábelkezeléssel kapcsolatos leggyakrabban feltett kérdéseket, amelyekre az iparág legjobb gyakorlatain és a gyártási szabványokon alapuló pontos válaszokat talál.

1. Mi a különbség a "csipkés rúd" és az "ujjcsatorna" között?

A lacer rúd egy egyszerű fémrúd, amelyet elsősorban kötegek tépőzáras rögzítésére használnak, és nem kínál külön kábelválasztást. Az ujjcsatorna (a szabványos kábelkezelő) egyedi "ujjakkal" vagy gyűrűkkel rendelkezik, amelyek elválasztják a kábeleket, kiváló hajlítási sugár szabályozást biztosít, és lehetővé teszi az egyes kábelek mozgatását a szomszédos kábelek megzavarása nélkül.

2. Mennyi helyet kell hagynom a kábelkezelők és az aktív berendezések között?

Ideális esetben telepítsen egy 1U kábelkezelőt közvetlenül minden patch panel vagy kapcsoló mellé (felül vagy alá). Sűrű szálas telepítéseknél gyakran előnyben részesítik a 2U kezelőt. Az 1 hüvelykes (25 mm) hézag fenntartása a vezetőajtók előtt biztosítja a megfelelő légáramlást az elöl-hátul hűtőrendszerek számára.

3. Használhatok műanyag kábelvezetőket nagy sűrűségű szálhoz?

Igen, de gondoskodnia kell arról, hogy a műanyag lángálló (UL 94V-0) legyen. A kiváló minőségű műanyag menedzsereket, akárcsak a Simante gyártmányait, úgy tervezték, hogy a nagy sűrűségű szálakat kezeljék, miközben megőrzik a szerkezeti integritást. A szeizmikus tanúsítást igénylő létesítményekben nagyobb szakítószilárdságuk miatt (jellemzően >500 lbs teherbírás) a fém függőleges vezetők használata javasolt.

4. A kábelkezelők egyedi méretben kaphatók?

Teljesen. Professzionális gyártóként a Yuyao Simante Network Communication Equipment Co., Ltd. az egyedi gyártású kábelkezelőkre specializálódott. A vége 10 normál és testreszabott gyártósor és 10 készlet teljesen automatikus fröccsöntő gép , meghatározott mélységben, színben (pl. fekete, fehér, egyedi RAL kódok) és anyagokban tudunk menedzsereket gyártani, hogy pontosan megfeleljenek az adatközpont esztétikai és térbeli követelményeinek. Létesítményünk stabil éves termelést tart fenn, több mint 9 millió darab , amely biztosítja a méretezhetőséget a nagy léptékű telepítésekhez.

Miért számít a minőség: tervezés és támogatás

A jó minőségű kábelkezelő kiválasztása hatással van a teljes birtoklási költségre. Az alacsonyabb kategóriájú egységek éles élekkel rendelkezhetnek, amelyek károsítják a kábelköpenyeket vagy a műanyagot, amely idővel törékennyé válik. A Simante megközelítése egy kiforrott kutatási és fejlesztési rendszeren keresztül biztosítja, hogy a minőség garantált legyen a tervezés forrásánál.

Egy elkötelezett csapattal több mint 10 mérnök és több mint 30 főállású műszaki személyzet , a folyamatos fejlesztésre koncentrálunk. Üzemünk hasznosítja 10 készlet teljesen automatikus fröccsöntő gép and 20 semi-automatic units a kritikus méretek konzisztenciájának biztosítására, például az ujjak közötti távolságra (általában 1,2 hüvelyk a nagy sűrűségű RJ45 aljzatok elhelyezéséhez).

A Simante speciális integrált megoldásokat kínál ügyfelei számára annak érdekében, hogy megfeleljen az ügyfél igényeinek. Akár egyszerű 1U-s vízszintes kezelőre van szüksége, akár összetett egyedi függőleges megoldásra van szüksége egy hiperskálájú adatközponthoz, a fejlett Cable Manager gyári infrastruktúra támogatja projektjét a tervezéstől a szállításig.

• Termelési kapacitás: Évente 9 millió darab a nagyszabású beszerzések támogatására.
• Automatizálás: 8 automata beépített gép biztosítja az egyenletes összeszerelési minőséget.
• Testreszabás: Komplett hálózati kábelezési megoldások, amelyek integrálják a tervezést, a fejlesztést, az értékesítést és a szolgáltatást.

Ha egy megbízható gyártótól származó tervezett kábelkezelésbe fektet be, Ön biztosítja, hogy hálózati infrastruktúrája méretezhető, szervizelhető és hatékony maradjon a teljes életciklusa során.
