A megfelelő méret kiválasztása patch panelek elsősorban a rack helyétől, a portsűrűség követelményeitől és a jövőbeni bővítési tervektől függ. A szabványos méreteket általában "U"-ban (rack egység) mérik, a legelterjedtebb az 1U 24 portos patch panel vagy a 2U 48 portos patch panel. A javítópanel kiválasztásakor először számítsa ki az aktuális és a következő két évben várható összes adatpont számát, biztosítva a 20%-os redundanciai ráhagyást. Másodszor, győződjön meg arról, hogy a rack mélysége és szélessége kompatibilis a hálózati javítópanellel. Végül válassza ki a megfelelő kábelkezelési területet a kábel típusa alapján (pl. Cat6 vagy Cat6A), hogy hatékony adatközponti kábelkezelést érhessen el.
A javítópanelek alapvető szerepének megértése a hálózati architektúrában
A modern adatközpontokban és vállalati LAN-okban, patch panelek nemcsak a fizikai kapcsolódási aggregációs pontok, hanem a hálózati rugalmasság sarokkövei is. Jelentősen csökkentik a karbantartási nehézségeket azáltal, hogy leválasztják a vízszintes kábeleket a kapcsolóberendezésekről.
- Esztétikus kábelkezelés: Elkerüli a „pókháló” hatást a rack belsejében.
- Berendezésvédelem: Csökkenti a kapcsolóportok gyakori be- és kihúzása által okozott hardverkárosodást.
- Tiszta logika: Címkekezelő rendszerrel működik, hogy gyorsan meghatározza a hálózati hibák helyét.
Három fő méret a Patch Panel méretének kiválasztásához
1. Portsűrűség és helykihasználás
A fizikai méretek közvetlenül befolyásolják a rack kapacitását.
1U magasság: Alkalmas kis és közepes méretű irodákhoz vagy peremszámítási csomópontokhoz, jellemzően 24 porttal. Ha a rack magassága korlátozott, a nagy sűrűségű (pl. 1U 48 portos) árnyékolt patch panelek jobb választás.
2U és nagyobb: Alkalmas magkiszolgáló helyiségekhez, megkönnyítve a nagyobb méretű kábelkötegelést és -elosztást a hátoldalon.
2. Kábelszabványok és fizikai kompatibilitás
A patch panel méretei nemcsak az elülső szélességet, hanem a hátsó kábelkezelő állvány mélységét is tartalmazzák.
Cat6A követelmények: A Cat6A kábelek vastagabb vastagsága és nagyobb hajlítási sugara miatt javasolt a hátsó kábelkezelő állvánnyal rendelkező modellt választani. Ez több mélységi helyet foglal el, de biztosítja, hogy a jelátvitelt ne befolyásolja a fizikai tömörítés.
Moduláris vs. rögzített: A moduláris patch panelek lehetővé teszik az optikai és rézkábelek vegyes telepítését, nagyobb rugalmasságot biztosítva ezzel.
3. Redundancia és jövőbeli bővíthetőség
A professzionális hálózati terv nem korlátozódhat az azonnali szükségletekre.
Tartalék arány: A hálózati javítópanel méretének meghatározásakor javasolt a teljes portigény kiszámítása a „Portok tényleges száma ÷ 0,8” képlet alapján.
Hőeloszlási tér: A sűrű kábelezés akadályozhatja a légáramlást. Nagy sűrűségű telepítéseknél megfelelő üres paneleket kell lefoglalni a patch panelek között a hőelvezetés optimalizálása érdekében.
Patch Panel Selection Guide
A gyors döntés meghozatalához az alábbiakban bemutatjuk a forgatókönyv-alapú javítópanel-kiválasztási stratégiákat:
| Forgatókönyv-típusok | Ajánlott portok száma: | Ajánlott méretek: | Főbb szempontok: |

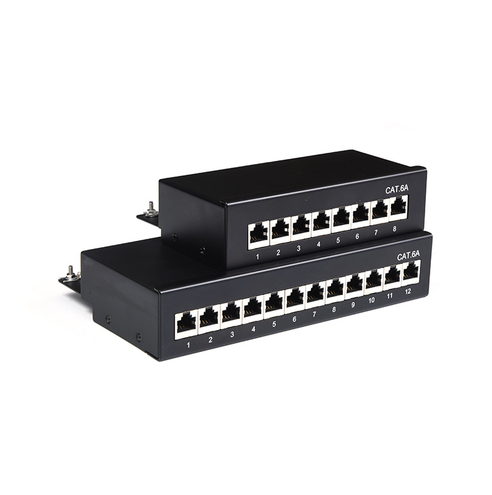

| Kis otthon/iroda | 12-24 port | 1U vagy falra szerelhető | Helytakarékos és egyszerű telepítés. |
| Középvállalkozási fióktelep | 48-96 port | 1U nagy sűrűségű | Erős és gyenge áramú interferencia árnyékolás (válasszon árnyékolt típust). |
| Nagy adatközpont | 500 vagy több port | 2U/4U moduláris | Magas karbantartási gyakoriság; támogatást igényel az üzem közbeni csere és a gyors címkézés. |
Professzionális tanácsok a kábelezési teljesítmény optimalizálásához
A megfelelő méret kiválasztása is only the first step. To maximize patch panel performance, pay attention to the following details:
Megfelelő kábelkezelők: A vízszintes kábelkezelőknek meg kell egyeznie a patch panel arányával. Általában 1U kábelkezelő használata javasolt 1U patch panelenként a zökkenőmentes kábelhajlítás és a visszatérési veszteség csökkentése érdekében.
Színkódolás és címkézés: Használjon különböző színű patch panel modulokat a belső hálózatok, a külső hálózatok és a hangjelek megkülönböztetésére. Az egyértelmű címkézési rendszer több mint 50%-kal csökkentheti a hibaelhárítási időt.
Árnyékolás és földelés: Ha árnyékolt patch panelt választ, győződjön meg arról, hogy a beépített földelő gyűjtősín csatlakozik a rack földelő rendszeréhez; ellenkező esetben az interferencia elleni teljesítménye jelentősen csökken.
A méretválasztás alapvetően a "jelenlegi költségek" és a "jövőbeni karbantartási nehézségek" közötti egyensúly. A túl kicsi patch panelek megnövelik a kábelkezelés későbbi fájdalmát, míg a túlméretezett panelek vakon való üldözése drága rack helyet veszít el.
