Egy telepítő áll az újonnan öltözött 24 portos javítópanelnél, egyik kezében egy kézi teszterrel, a másikban pedig egy PoE kamerával, amely folyamatosan offline állapotban van. A kapcsolat átmegy a folytonosságon, de a feladat továbbra is meghiúsul a váltásnál. Ez az oka annak, hogy a rézkábel-tesztelőt a megválaszolt kérdés alapján kell kiválasztani, nem pedig a házán lévő LED-ek száma alapján. A folytonossági hangjelző bizonyíthatja, hogy réz van csatlakoztatva. A dróttérkép-tesztelő képes megmutatni, hogy mely tűk vannak keresztezve. A hossz- és időtartomány-reflektorométer funkció egy zúzott kábelre vagy egy hídcsapra mutathat. A minősítési vagy tanúsítási tesztelő megmutathatja, hogy a hivatkozásnak elegendő teljesítménye van-e az alkalmazáshoz. A helyes vásárlási döntés a várható hibákkal, a dokumentálandó szabványokkal és a csapata által hetente megszüntetett hivatkozásokkal kezdődik.
Amit egy rézkábel-tesztelőnek bizonyítania kell, mielőtt elfogad egy linket
A rézkábel-tesztelő nem egy termékkategória. Ez egy hangszercsalád, nagyon különböző feladatokkal. Az alsó végén egy alap folytonosság-ellenőrző egy szűk kérdésre válaszol: van-e vezető út a kábel egyik végétől a másikig? Ez hasznos a gyanús patch-kábel, hangszóróvonal vagy riasztóáramkör gyors ellenőrzéséhez. Nem elég egy adatkapcsolat, amelynek támogatnia kell a Gigabit Ethernetet, a PoE-t vagy a garanciális átadást.
A vezetéktérkép-tesztelő tűnkénti ellenőrzést ad hozzá. Elkaphat egy keresztezett érpárt, egy osztott érpárt, egy rövidzárlatot a vezetők között, vagy egy hiányzó csatlakozást az egyik érintkezőn. Az áthelyezésekhez, hozzáadásokhoz és módosításokhoz a hanggenerátort és a szondát gyakran a vezetéktérképpel párosítják, így a technikus meg tudja találni a címkézetlen kábelt egy zsúfolt állványban. Ez a kombináció praktikus karbantartási munkákhoz, de mégsem méri a hosszúságot vagy a nagyfrekvenciás teljesítményt.
A hossz- és hibahely-ellenőrző időtartomány reflektometriát vagy hasonló impulzusmódszert használ a szünet, rövid vagy gyenge lezárás távolságának becslésére. Ez az a hely, ahol a rézkábel-tesztelő inkább hibaelhárító eszközzé válik, mintsem „go” vagy „no-go” doboz. Ha egy kapcsolat meghibásodik, és a kábel eltűnik a mennyezeti üregben, a 12 méteres hiba és a 42 méteres hiba közötti különbség eldöntheti, hogy a csapat egy falat vagy az egész folyosót nyitja-e meg.
A minősítő tesztelők és a tanúsító tesztelők e fölött ülnek. Gyakran használnak minősítőt annak ellenőrzésére, hogy egy meglévő kapcsolat képes-e támogatni a megnevezett Ethernet sebességet vagy PoE osztályt. A tanúsító a kábelezési szabványhoz képest mér, és jelentést készít, amelyet átadhat az ügyfélnek, tanácsadónak vagy egy jótállási programnak. Az alábbi táblázat azt mutatja, hogy a döntés hogyan változik a tesztelő osztályával.
| Tesztelő osztály | Kérdés, amit megválaszol | Tipikus használat | Fontos határ |
|---|---|---|---|
| Alapvető folytonosság-tesztelő | Van vezető út? | Gyors ellenőrzések a gyanús patch zsinóroknál és a kis sebességű vezetékeknél | Nem bizonyítja a kitűzést, hosszt vagy adatteljesítményt |
| Dróttérkép és hangszínvizsgáló | A vezetők a megfelelő sorrendben vannak? | Áthelyezi, hozzáadja, megváltoztatja, és a kábelek elhelyezését rackben helyezi el | Korlátozott hosszúságú és teljesítménybeli betekintés |
| Hossz és TDR teszter | Hol a hiba és milyen messze van? | Törések, rövidnadrágok és rossz végződések felkutatása a falakban | Megfelelő terjedési sebességet és beállítást igényel |
| Minősítés tesztelő | Ez a hivatkozás támogat egy adott Ethernet vagy PoE alkalmazást? | A linkek előzetes ellenőrzése a kapcsolók telepítése előtt | Nem helyettesíti a hivatalos tanúsítást |
| Tanúsítványtesztelő | Megfelel a link egy megnevezett kábelezési szabványnak? | Átadás, garancia és átvétel harmadik féltől | Magasabb költség és szigorúbb kalibrálási fegyelem |
Egy vállalkozó számára a gyakorlati megoldás gyakran egy kétszintű készlet. A napi szervizhívásokat egy kompakt vezetéktérkép és hangszínvizsgáló kezeli, míg a projekt elfogadásához minősítő vagy tanúsító egység kerül lefoglalásra. A disztribútorok vagy nagykereskedők esetében ugyanez a logika érvényes a készlet kiválasztására: ne csak az adatlapon szereplő legmagasabb specifikációt, hanem azt a tesztelő osztályt, amely megfelel az ügyfelek által ténylegesen futtatott projekteknek.
A négy tesztréteg: folytonosság, vezetéktérkép, hossz és teljesítmény
A réztesztelés könnyebben tervezhető, ha négy rétegre osztják. Az első réteg a folytonosság. Ez a legegyszerűbb ellenőrzés, és a legkönnyebben félreolvasható. Egy kapcsolatnak minden vezetéken lehet folytonossága, és még mindig meghibásodhat, mert a párok fel vannak osztva, a végződés túlságosan el van csavarva, vagy a kábel rossz kategóriájú. A folytonosság kiindulópont, nem pedig elfogadási eredmény.
A második réteg a dróttérkép. Egy jó rézkábel-tesztelőnek tisztán kell mutatnia a tűk közötti leképezést, beleértve az árnyékolt összeköttetések árnyékolási folytonosságát is. A Wiremap elkapja a fordított párokat, a keresztezett párokat, az osztott párokat, valamint a nyitásokat vagy a shortokat. Javítópanel környezetben a vezetéktérképes eredmények gyors módja annak, hogy megbizonyosodjon arról, hogy a portcímke, a kimeneti címke és a javítópanel portja ugyanarra a fizikai kapcsolatra utal. Ez alapvetően hangzik, de a címkézési hibák gyakori forrásai a visszahívásoknak.
A harmadik réteg a hossza és a hibahely. A hosszúság két okból is számít. Először is, a csatornahossz-korlátot túllépő kapcsolat továbbra is áthaladhat az alap dróttérképen, de meghiúsul a teljesítmény magasabb frekvenciákon. Másodszor, a távolsági leolvasás segít a technikusnak találgatás nélkül megtalálni a sérült részt. A hiba távolságát mutató teszter, valamint a különböző terjedési sebességértékek tárolt kábelkönyvtára hasznosabb, mint egy olyan tesztelő, amely csak egy általános hibakódot mutat.
A negyedik réteg a teljesítmény. Ez magában foglalja a beillesztési veszteséget, a visszatérési veszteséget, a közel végi áthallást és a Cat5e, Cat6, Cat6A és Cat7 hivatkozásokhoz kapcsolódó egyéb paramétereket. A PoE viselkedésére is kiterjed. Egy link áthaladhat egy vezetéktérképen, és továbbra is felmelegszik, leeshet a feszültség, vagy meghiúsulhat az egyeztetés, amikor árammal ellátott eszköz van csatlakoztatva. Az ellenállás- és PoE terhelésteszttel rendelkező rézkábel-tesztelő olyan problémákat tárhat fel, amelyeket egy egyszerű vezetéktérképes egység kihagy.
- Folytonosság: megerősíti a vezető utat, de nem a pár geometriát vagy a teljesítményt.
- Dróttérkép: megerősíti a tűk sorrendjét és a pajzs folytonosságát, és elkapja az osztott párokat.
- Hossz és TDR: távolság alapján megkeresi a szüneteket, a rövidzárlatokat és a rossz lezárásokat.
- Teljesítmény és PoE: ellenőrzi, hogy a hivatkozás támogatja-e a kívánt alkalmazást.
A strukturált kábelezési projektben ezeket a rétegeket sorrendben kell felhordani. Ne hitelesítsen egy linket, amíg a dróttérkép tiszta. Ne keressen teljesítményhibát, mielőtt ellenőrizné a végződést és a patch kábelt. A tesztelő akkor a legértékesebb, ha lerövidíti a sorozatot, nem pedig akkor, ha egyetlen zöld eredményt ad, amely elrejti a hiba okát.
Ahol a réztesztelők elférnek egy strukturált kábelezési projektben
Az elfogadási munka megtervezésének gyakorlati módja, ha megvizsgáljuk, hogy a figyelem általában hova jut egy rézkapcsolaton keresztül. Az alábbi diagram egy szemléltető tervezési nézet, nem egy adott webhely viszonyítási alapja. Célja, hogy segítsen a projektcsapatnak eldönteni, hogy mely tesztfunkciók érdemlik a legtöbb időt, és melyeket lehet egyszerűbb műszerrel kezelni.
Egy vállalkozó számára a diagram azért hasznos, mert elválasztja a próbamunkát az átadás-átvételtől. Egy hivatkozás technikailag megalapozott lehet, és továbbra is vitát okozhat, ha a portcímkék, a tesztrekordok és a javítópanel ütemezései nem egyeznek. Az eredményeket tároló és tiszta formátumban exportáló rézkábel-tesztelő csökkenti ezt a súrlódást. Ezenkívül megkönnyíti a sikertelen hivatkozás összehasonlítását egy ugyanazon az emeleten található, jól ismert hivatkozási hivatkozással.
Egy létesítményi csapat esetében ugyanaz a diagram más vásárlási mintát javasol. Előfordulhat, hogy a csapatnak nincs szüksége teljes tanúsító egységre minden lépéshez, hozzáadáshoz és változtatáshoz. Egy kompakt vezetéktérkép és hosszmérő, valamint egy kis referencia patch kábelkészlet képes a legtöbb napi ellenőrzés elvégzésére. A tanúsítási egységet le lehet foglalni új építkezésekre, jelentősebb fejlesztésekre, vagy olyan esetekre, amikor az ügyfél hivatalos jelentést kér. Ez a felosztás védi a tőkeköltségvetést, és elérhetővé teszi az egyszerűbb tesztelőt a gyors reagáláshoz.
A forgalmazók vagy nagykereskedők számára a diagram bemutathatja a termékösszetételt. Azoknak az ügyfeleknek, akik trapézkő-csatlakozókat, patch paneleket és előlapokat telepítenek, olyan tesztelőkre van szükségük, amelyek megfelelnek az általuk értékesített kategóriáknak. A főként Cat6 és Cat6A hivatkozásokkal dolgozó ügyfélnek fontos a vezetéktérkép, az árnyékolás folytonossága, a hossza és a PoE ellenőrzése. A hangvezérléssel vagy az alacsony sebességű vezérlőkábelezéssel foglalkozó ügyfél jobban érdekelheti a hangszínt és a folytonosságot. Csak egy tesztelői osztály készlete űrt hagy a piac egyik végén.
A hardver csatlakoztatása befolyásolja azt, amit a tesztelő lát
A rézkábel-tesztelő a meglévő kapcsolatot méri, nem a megadott kapcsolatot. Ez a megkülönböztetés azért fontos, mert a csatlakozó hardver az elektromos út része. A túl sok kicsavarással lezárt Cat6 trapéztorzító jack, egy laza hátsó csatlakozású patch panel vagy egy sérült csatlakozókábel kábelproblémának tűnő hibát okozhat. Mielőtt kicserélné a kábelt, ellenőrizze a végpontokat és a patch kábeleket.
A Keystone jack aljzatok gyakori gyenge pontok a terepi lezárásokban. Az aljzat Cat6 vagy Cat6A besorolású lehet, de a teljesítmény a párkezeléstől, a vezetőüléstől és a feszültségmentesítéstől függ. Egy tiszta vezetéktérképes kijelzővel és hosszleolvasással rendelkező teszter segíthet elkülöníteni a rossz lezárást a kábelszakadástól. Ha a hosszúság megfelelő, és a vezetéktérkép tiszta, de a teljesítmény eredménye marginális, akkor a következő ellenőrzés általában a jack és a patch kábel, nem pedig a tömeges kábel.

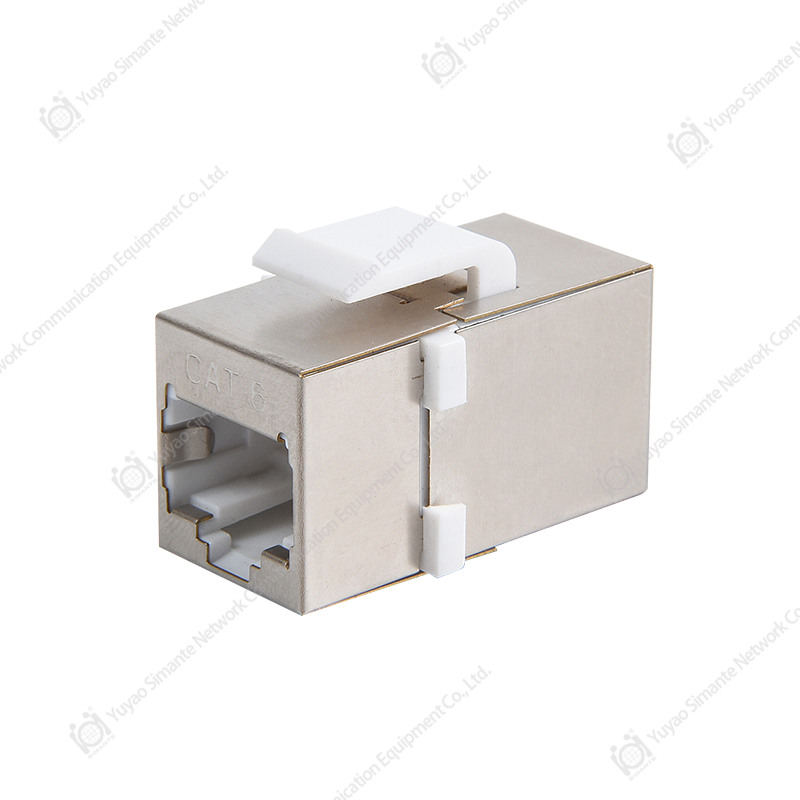

CAT6 Keystone aljzatok árnyékolt, UTP és szerszám nélküli változatokban Hasonlítsa össze az árnyékolt, UTP, szerszám nélküli és ferde CAT6-aljzatokat 110-es vagy Krone IDC-végződéssel, ha a helyszíni eredmények a lezárásra mutatnak, nem pedig a tömeges kábelre. Termék megtekintése → A patch panelek hasonló hatást hoznak létre a hivatkozás másik végén. Egy nagy sűrűségű panel jól néz ki elölről, és az egyik porton még mindig rossz a hátsó vége. Ha a tesztelő egyetlen porton hibát jelez, hasonlítsa össze azt ugyanazon a panelen lévő szomszédos porttal. Ha a szomszédos port átmegy ugyanazzal a patch kábellel és ugyanazzal a tesztbeállítással, akkor a hiba valószínűbb a panel lezárásában vagy a vízszintes kábelben, mint a teszterben.
Az előlapok és a felületre szerelhető dobozok mechanikus alkatrészek, de befolyásolják a kapcsolatot is. Az aljzatot megterhelő előlap vagy a kábelt a hajlítási sugarán túl hajlító felületdoboz visszatérési veszteségproblémát okozhat, amely csak a burkolat felszerelése után jelenik meg. Tesztelje a kapcsolatot a végső összeállítás helyén, amikor a projekt lehetővé teszi. A burkolat felhelyezése előtt használt rézkábel-tesztelőnél előfordulhat, hogy kimarad egy probléma, amely a kábel dobozba helyezése után jelentkezik.
A tesztelőket és a csatlakozó hardvert egyaránt beszerző vásárlók számára segít, ha olyan gyártóval dolgozhatnak együtt, aki megérti a teljes rézrendszert. Hasznosabb az a beszállító, aki el tudja magyarázni az aljzat lezárását, a patch panel vezetékezését és a tesztelési határokat, mint az a beszállító, aki csak darabonkénti árat közöl. Ez különösen igaz azokra a nagykereskedőkre, akik készletet készítenek vállalkozók számára, mivel a készletnek tartalmaznia kell a tesztelőket, a patch kábeleket, az aljzatokat és a terepen kompatibilis paneleket.
PoE, árnyékolt kábelek és azok a hibák, amelyek nem jelennek meg a vezetéktérképen
Az Etherneten keresztüli teljesítmény nem kevésbé, hanem fontosabbá tette a réz tesztelését. Az alacsony fogyasztás mellett tökéletesen adatátvitelt biztosító kapcsolat meghibásodhat, ha egy árammal ellátott eszköz áramot vesz fel. A tünetek finomak lehetnek: a kamera éjszaka újraindul, a hozzáférési pont lemerül a terhelés alatt, vagy a PoE telefon működik az egyik porton, de nem a másikon. Előfordulhat, hogy egy egyszerű vezetéktérkép-tesztelő mind a nyolc vezetéket helyesen mutatja, de az ok még mindig hiányzik.
Az egyik gyakori probléma az ellenállás kiegyensúlyozatlansága. Ha egy párban az egyik vezető ellenállása nagyobb, mint a partneré, a kapcsolat átmenhet egy egyszerű folytonossági ellenőrzésen, de túlzott melegedést vagy feszültségesést okoz PoE terhelés alatt. Egy ellenállásméréssel és PoE terhelésteszttel rendelkező teszter feltárhatja ezt az állapotot. Egy másik probléma a rossz krimpelés vagy szigetelés elmozdulása, amely megváltoztatja az ellenállást, amikor a kábel felmelegszik. Ezeket a hibákat statikus vizsgálattal nehéz megtalálni, így a terhelést alkalmazó vagy az ellenállásértékeket rögzítő teszter informatívabb.
Az árnyékolt kábelek további réteget adnak. F/UTP vagy S/FTP kapcsolaton az árnyékolás nem adatvezető, de folytonosságra és megfelelő kötésre továbbra is szüksége van. Ha a leeresztő vezeték egyik végén nyitva van, a link áthaladhat a vezetéktérképen, és továbbra is rosszul viselkedik elektromosan zajos környezetben. Az árnyékolás folytonosságát ellenőrző és az árnyékolási útvonalat azonosítani képes tesztelő hasznos lehet ipari telephelyeken, kórházakban és sűrű vezeték nélküli létesítményekben, ahol az elektromágneses interferencia komoly aggodalomra ad okot.
A PoE megváltoztatja az elfogadási kérdést is. Előfordulhat, hogy a csapatnak nem csak azt kell megerősítenie, hogy a kapcsolat megfelel-e egy kábelezési kategóriának, hanem azt is, hogy a csatorna a beépített hosszon át tudja-e biztosítani a szükséges teljesítményosztályt. Ez nem ok a minősítés kihagyására. Ez indokolja a PoE ellenőrzést az elfogadási eljáráshoz, és az eredményt a hivatkozásazonosítóval rögzíteni. Ha egy eszköz később meghibásodik, a rekord megmutatja, hogy a hivatkozást terhelés alatt tesztelték-e, és mit jelentett a tesztelő.
Egy vállalkozó számára a gyakorlati szabály egyszerű: ne használjon folytonosság-tesztelőt egyedüli eszközként egy PoE-projektben. Használjon rézkábel-tesztelőt, amely képes megjeleníteni a huzaltérképet, a hosszt, az ellenállást és a PoE viselkedését, és tartson fenn egy jól ismert referencia hivatkozást az összehasonlításhoz. Ez a hivatkozási hivatkozás gyakran hasznosabb, mint a specifikációk hosszú listája, mivel ugyanazon feltételek mellett a technikus számára ad alapvonalat.
Helyszíni vizsgálati eljárás, amely csökkenti a visszahívásokat
A teszter csak annyira jó, mint a körülötte lévő eljárás. A következő szekvencia egy praktikus terepi rutin réz linkekhez. Nem helyettesíti a projektspecifikációt, de segít a csapatnak következetes eredményeket elérni, és elkerülni az ismételt látogatásokat.
- A tesztelés előtt erősítse meg a link azonosságát. Illessze a kimeneti címkét, a patch panel portot és az alaprajzot. A rossz porton végzett helyes teszt továbbra is rossz eredmény.
- Vizsgálja meg a lezárást. Ellenőrizze a pár kicsavarását, a vezeték rögzítését, a feszültségmentességet és a hajlítási sugarat az emelőnél, a panelnél és az előlapnál.
- Lehetőség szerint tesztelje a végső patch zsinórokat. Az ismerten jó referenciakábel segít elkülöníteni a kapcsolathibát a kábelhibától.
- Először futtassa a vezetéktérképet és az árnyékolás folytonosságát. A teljesítménytesztekre való átállás előtt oldja meg a nyitásokat, a rövidnadrágokat, a keresztezett párokat és az osztott párokat.
- Ellenőrizze a hosszt és a hibatávolságot. Hasonlítsa össze a leolvasást a tervezési hosszúsággal és a kábelkönyvtár beállításával.
- Futtassa le a kategóriához és az alkalmazáshoz szükséges teljesítménytesztet. Mentse el az eredményt a linkazonosítóval és a tesztelő beállításaival.
- Adjon hozzá PoE-ellenőrzést, amikor a link táplálja az eszközt. Jegyezze fel az eredményt, és jegyezze fel az eszközosztályt vagy a terhelési állapotot.
- Bármilyen orvoslás után tesztelje újra. A sikertelen eredményt ne szerkessze sikeressé; hozzon létre egy új rekordot, hogy az előzmények egyértelműek legyenek.

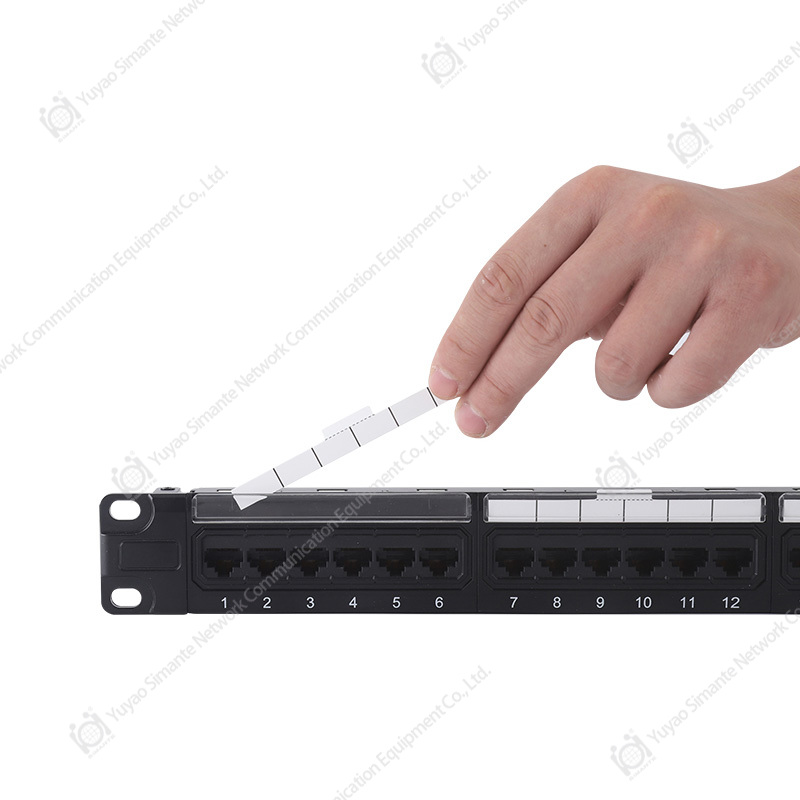

CAT6 patch panelek rackbe szerelt strukturált kábelezéshez Tekintse át a 0,5U–2U UTP-t és az árnyékolt CAT6 paneleket 110/Krone IDC-végződéssel, amikor a kábelezési hardvert és a tesztbeállítást egy projektben egyezteti. Termék megtekintése → Ez az eljárás akkor is segít, ha egy projekt Cat6 és Cat6A hardvert vegyesen használ. A tesztelő beállításainak, a referenciakábeleknek és a kapcsolati határértékeknek meg kell egyeznie a tesztelt kategóriával. A Cat6 adapterrel vagy Cat5e referenciakábellel tesztelt Cat6A kapcsolat olyan eredményt adhat, amely műszakilag érvényes a rossz beállításra. Tartsa felcímkézett az adaptereket és a referenciakábeleket, és ellenőrizze őket, ha az eredmény nem egyeztethető össze a padló többi részével.
Egy projektmenedzser számára a legértékesebb eredmény nem az egyszeri átadás eredménye. Ez egy olyan rekordkészlet, amely megmutatja, hogy mit, milyen beállításokkal, ki és mikor tesztelt. A tárolási és exportálási funkciókkal rendelkező rézkábel-tesztelő ezt lehetővé teszi. Ha a tesztelőnek nincs tárhelye, a csapatnak továbbra is kézi naplót kell vezetnie a hivatkozásazonosítóval, a teszt típusával, az eredménnyel és a javítási megjegyzésekkel. A napló az, ami megvédi a vállalkozót, ha egy hivatkozást később megkérdőjeleznek.
Beszerzési ellenőrzőlista forgalmazók és vállalkozók számára
A rézkábel-tesztelő vásárlása ugyanolyan beszerzési döntés, mint műszaki. A legalacsonyabb egységár félrevezető lehet, ha a tesztelő nem rendelkezik a folyamatban lévő projektekhez szükséges adapterekkel, firmware-támogatással vagy kalibrációs útvonallal. A következő ellenőrző lista segít a vállalkozónak vagy a forgalmazónak összehasonlítani az ajánlatokat a helyszíni felhasználást befolyásoló pontokon.
- Teszt funkciók: ellenőrizze a vezetéktérképet, a hosszt, a hangszínt, a TDR-t, a PoE-t és a teljesítményt a tényleges projektmixhez képest.
- Kategória támogatás: ellenőrizze a Cat5e, Cat6, Cat6A és Cat7 hivatkozások deklarált támogatását, beleértve az árnyékolt változatokat is.
- Csatlakozók és adapterek választéka: ellenőrizze, hogy a tesztelő elfogadja-e a régióban és a projektben használt csatlakozókat és adaptereket.
- Kalibrálás és szerviz: érdeklődjön a kalibrálási időközökről, a szervizelés átfutásáról és a firmware-frissítésekről.
- Eredménykezelés: ellenőrizze a tárolást, az exportálási formátumot, a linkcímkézést és a jelentéskészítő szoftvert.
- Területi tartósság: tekintse át az akkumulátor élettartamát, a ház védelmét, a kijelző olvashatóságát és az üzemi hőmérsékletet.
- Képzés és dokumentáció: kérjen gyors útmutatót és képzési anyagot az új technikusok számára.
- Szállítói támogatás: győződjön meg arról, hogy a gyártó vagy a nagykereskedő tud csereadaptereket és referenciakábeleket szállítani.

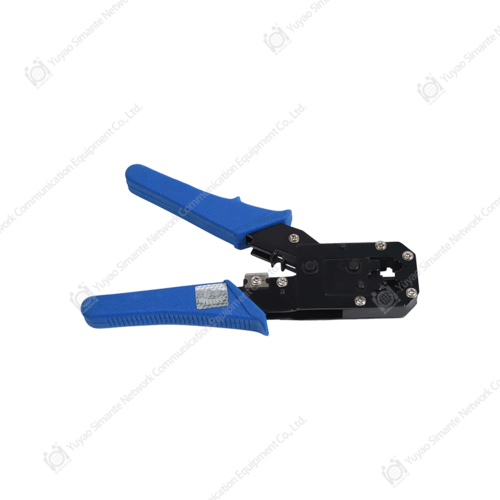

Krimpelő és lezáró eszközök hálózati kábelezéshez Tekintse át a 8P moduláris, 90 fokos és 180 fokos csatlakozók krimpelési és lezáró eszközeit, amikor kábelkészletet épít fel a tesztelő és a csatlakozó igényeihez. Termék megtekintése → Egy forgalmazó esetében a tesztelőt a kábelezési készlet részeként kell értékelni. A készlet tartalmazhat egy rézkábel-tesztelőt, referencia-patch kábeleket, hangszondát, krimpelő szerszámot, valamint trapézkő-aljzatokat és előlapokat. Az a vállalkozó, aki egyedül vásárolja meg a tesztelőt, később visszatérhet a tartozékokért, de a helyi projektmixnek megfelelő készletet könnyebb eladni és támogatni. Ugyanez a logika vonatkozik a több telepítőt kiszolgáló nagykereskedőre is: a termékösszetételnek tükröznie kell az együtt mozgó kategóriákat és csatlakozókat.
Gyártó vagy beszállító összehasonlításakor kérjen egyértelmű nyilatkozatot arról, hogy a tesztelő mit csinál és mit nem mér. Egy jó beszállító elmagyarázza a különbséget a folytonosság, a minősítés és a tanúsítás között, ahelyett, hogy szinonimaként kezelné őket. Ez a fajta támogatás csökkenti a megtérülést, és bizalmat épít a vállalkozókkal, akiknek olyan eszközre van szükségük, amelyre a projektek során támaszkodhatnak. Segít abban is, hogy a vevő ne fizessen túl olyan funkciókért, amelyeket soha nem használ, vagy ne vásároljon alul egy olyan projekthez, amely hivatalos jelentéseket igényel.
Gyakori hibák rézkábel-tesztelő vásárlásakor vagy használatakor
A legtöbb teszter problémát nem a hibás műszer okozza. Ezek a tesztelő és a feladat közötti eltérésből vagy egy nem ellenőrzött tesztbeállításból származnak. Az alábbi táblázat felsorolja a gyakori hibákat és a gyakorlati javításokat.
| Hiba | Mi történik | Gyakorlati korrekció |
|---|---|---|
| Folytonosságvizsgáló használata adatelfogadáshoz | A kapcsolat átmegy a folytonosságon, de nem működik a vezetéktérképben vagy a teljesítményben | Használjon olyan tesztert, amely jelenti a vezetéktérképet, a hosszt és a szükséges teljesítmény-ellenőrzést |
| Tesztelés ismeretlen patch kábellel | A jó kapcsolat rossznak van megjelölve, vagy egy rossz vezetéket üzemben hagytak | Tartsa meg a címkézett referenciakábeleket, és tesztelje a kábelt külön |
| A pajzs folytonosságának figyelmen kívül hagyása | Az árnyékolt kapcsolat továbbítja az adatokat, de rosszul működik a zajos területeken | Ellenőrizze az árnyékolás folytonosságát és a kötést a dróttérkép teszt részeként |
| PoE terhelési ellenőrzések kihagyása | Az eszköz újraindul, vagy lemerül annak ellenére, hogy az adattesztek sikeresek | Adjon hozzá ellenállást, és a PoE ellenőrzi, hogy a kapcsolat mikor fogja táplálni a berendezéseket |
| Nem menti az eredményeket | Átadási viták és nincs előzmény a későbbi hibákért | Tárolja a linkazonosítót, a teszt típusát, a beállításokat és az eredményt a teszt időpontjában |
Egy másik gyakori hiba, ha azt feltételezzük, hogy egy magasabb kategóriájú tesztelő automatikusan megold egy alacsonyabb kategóriájú problémát. A tanúsító teszter értékes, de nem javítja meg a túlzott kicsavarással lezárt jack-et vagy a laza csatlakozású patch panelt. A teszter azonosítja a tünetet; a technikusnak még ki kell javítania a kivitelezést. Éppen ezért a képzés és a világos átvételi eljárás ugyanolyan fontos, mint a műszer specifikációja.
A vevő számára az is hiba, hogy figyelmen kívül hagyja a birtoklási költségeket. A kalibrálás, az adapterek, a referenciakábelek, a javítások és a betanítások mind befolyásolják a teszter valós költségeit élettartama során. Egy olcsóbb, nem kalibrálható vagy nem támogatott egység többe kerülhet állásidőben, mint egy magasabb költségű, tiszta szervizútvonallal rendelkező egység. A megfelelő összehasonlítás tartalmazza a teljes készletet és a mögötte lévő támogatást.
GYIK: Kérdések a rézkábel-tesztelővel kapcsolatban
Mi a különbség a rézkábel-tesztelő és a tanúsító között?
A rézkábel-tesztelő tág fogalom. Jelenthet egyszerű folytonosság-ellenőrzőt, vezetéktérkép-vizsgálót, hang- és szondakészletet vagy minősítő egységet. A tanúsító a tesztelők egy meghatározott osztálya, amely egy megnevezett kábelezési szabványhoz mér, és hivatalos jelentést készít. Ha a projekt garanciális átadást vagy harmadik fél általi elfogadást igényel, általában a tanúsító a megfelelő eszköz. Ha a feladat hibakeresés vagy gyors szervizellenőrzés, akkor egy egyszerűbb tesztelő is elegendő lehet.
Találhat-e egy rézkábel-tesztelő törést a fal mögött?
Igen, ha van hossz- vagy időtartomány-reflexiós függvénye. A teszter impulzust küld a kábelen, és a visszaverődés alapján megbecsüli a hiba távolságát. A leolvasás a terjedési sebesség beállításától és a kábel típusától függ, ezért a technikusnak kell kiválasztania a megfelelő kábelkönyvtár-bejegyzést. A távolsági leolvasás becslés, nem röntgenfelvétel, de gyakran elegendő annak eldöntésére, hogy a fal vagy a mennyezet melyik szakaszát kell kinyitni.
Szükségem van tesztelőre a Cat6A-hoz és az árnyékolt hivatkozásokhoz?
Olyan tesztelőre van szüksége, amely megfelel az elfogadandó hivatkozásnak. A Cat6A csatlakozókra szigorúbb teljesítménykövetelmények vonatkoznak, mint a Cat5e vagy Cat6, és az árnyékolt kapcsolatok növelik az árnyékolás folytonosságát és a kötés ellenőrzését. Egy egyszerű vezetéktérkép-tesztelő megerősítheti a pin sorrendet, de nem fogja megmondani, hogy a kapcsolat elegendő teljesítményű-e. A projekt elfogadásához használjon a kategóriára és az árnyékolt konfigurációra minősített tesztelőt. Szervizmunkáknál a vezetéktérkép és hosszmérő továbbra is hasznos lehet a hibakereséshez.
Miért megy át egy link a vezetéktérképen, de miért nem sikerül a PoE?
A Wiremap ellenőrzi a vezetékek sorrendjét és folytonosságát, de nem írja le teljesen az ellenállást, a fűtést vagy a terhelés viselkedését. A kapcsolatnak megfelelő érintkezési sorrendje lehet, és továbbra is lehet nagy ellenállású csatlakozása, kiegyensúlyozatlan párja vagy sérült vezetéke, amely áram alatt másképp viselkedik. Egy ellenállásméréssel és PoE terhelésteszttel rendelkező teszter ki tudja tenni ezt az állapotot. Ha egy tápellátású eszköz instabil, tesztelje a kapcsolatot terhelés alatt, és hasonlítsa össze egy ismert jó porttal.
Milyen gyakran kell egy rézkábel-tesztelőt kalibrálni?
Az intervallum a gyártótól, a tesztelő osztályától és a projekt követelményeitől függ. A tanúsító tesztelők általában meghatározott kalibrációs ciklussal rendelkeznek, mivel eredményeiket formális elfogadásra használhatják fel. Az egyszerű folytonosság- és vezetéktérkép-tesztelőknek hosszabb vagy egyszerűbb ellenőrzési folyamatuk lehet. Kérdezze meg a szállítótól az ajánlott intervallumot, és őrizze meg a kalibrálási jegyzőkönyvet a teszterrel. Ha az eredmény inkonzisztensnek tűnik az ismert jó kapcsolatok között, ellenőrizze a kalibrálást és a referenciakábeleket, mielőtt a kábelt hibáztatná.
Mit kérdezzen meg a vállalkozó a beszállítótól vásárlás előtt?
Kérdezze meg, mit mér a tesztelő, mely kategóriákat és árnyékolt hivatkozásokat támogatja, milyen adaptereket tartalmaz, hogyan tárolja az eredményeket, és hogyan történik a kalibrálás és a szervizelés. A jó beszállító elmagyarázza a folytonosság, a minősítés és a tanúsítás közötti különbséget ahelyett, hogy ugyanazon funkcióként kezelné őket. Forgalmazó vagy nagykereskedő esetén érdeklődjön, hogy rendelkezésre állnak-e csereadapterek, referenciakábelek és oktatási anyagok. Ezek a részletek többet jelentenek, mint egyetlen címsorra vonatkozó specifikáció.
Kapcsolódó források
Azok a vásárlók, akik szeretnék összehasonlítani a tesztelő funkcióit a rézrendszer többi részével, az alábbi webhely-források hasznos kontextust biztosítanak. Alvállalkozók, forgalmazók és projektcsapatok számára készültek, akiknek gyakorlati információkra van szükségük katalóguslista helyett.
- Ismerje meg a gyártó hátterét és gyártási képességeit a réz- és rosttermékcsaládok mögött.
- Olvassa el a strukturált kábelezési termék áttekintését a réz- és üvegszálas rendszerekhez.
A rézkábel-tesztelő akkor a leghasznosabb, ha egy komplett kábelezési készlet részét képezi: a megfelelő csatlakozók, patch panelek, patch kábelek, előlapok és szerszámok olyan szállító támogatásával, aki érti, hogyan működnek együtt. Ez a gyakorlati kapcsolat a teszt eredménye és a megbízható telepítés között.
