10G Copper magyarázata: Cat6A kábelezési szabványok, távolságkorlátok és vásárlási útmutató

A rövid válasz először: az egy épületen belül és 100 méteren belüli linkeknél a 10 G réz, azaz a Cat6A vagy Cat7 strukturált kábelezésen futó 10GBASE-T Ethernet a legpraktikusabb és legköltséghatékonyabb módja annak, hogy 10 Gb/s sebességet szállítsunk asztalokhoz, hozzáférési pontokhoz, kamerákhoz és kapcsolókhoz. Az üvegszál átveszi az irányítást ott, ahol a távolság, az elektromágneses interferencia vagy a gerinchálózati összesítési igény meghaladja azt, amit a sodrott érpárú kábelezés képes támogatni.

Ez az útmutató bemutatja, hogyan működik a 10G réz, mely kábelkategóriák hordozzák valójában, hol győzi le az üvegszálat és hol veszít, és mit kell ellenőrizniük a beszerzési csapatoknak a beszerzési megrendelés aláírása előtt. A perspektíva tudatosan praktikus: trapézkő csatlakozókat, patch paneleket és patch zsinórokat gyártunk több mint 45 országba szállított hálózati kábelezési projektekhez, és az alábbi pontok tükrözik azokat a kérdéseket, amelyeket a forgalmazók, integrátorok és vállalkozók a leggyakrabban feltesznek velünk.

Legfontosabb következtetés: A 10G réz a Cat6A kábelezésen keresztül az alapértelmezett választás az épületen belüli 10 Gbps sebességű vízszintes kapcsolatokhoz 100 méterig, míg az üvegszál továbbra is a megfelelő eszköz a gerinchálózathoz és a hosszú távú futásokhoz.

Mi az a 10G réz? A 10GBASE-T szabvány magyarázata

A 10G réz a 10 Gigabites Ethernet működését jelenti kiegyensúlyozott csavart érpárú kábelezésen keresztül, az ismerős RJ45 interfészen keresztül. Az IEEE 2006-ban 10GBASE-T néven ratifikálta a technológiát a 802.3an szabvány szerint, és továbbra is ez az egyetlen módja annak, hogy az általános irodai kábelezéssel elérjük a 10 Gbps sebességet anélkül, hogy megváltoztatnák a csatlakozót, amelyet minden hálózati eszköz már használ. A csatlakozók kompatibilitása az oka annak, hogy a réz továbbra is releváns maradt: a 10 G-os rézport adapterek, médiakonverterek vagy új eszközkészletek nélkül kommunikál a meglévő számítógépekkel, nyomtatókkal, telefonokkal és kamerákkal.

A gigabites kapcsolathoz képest a 10GBASE-T sokkal megerőltetőbb gyakorlat a jelfegyelem terén. A működési sávszélesség 500 MHz-re emelkedik, mind a négy pár egyszerre ad és vesz, és a többszintű kódolás digitális jelfeldolgozással kombinálva választja el az átfedő jeleket mindkét végén. Emiatt maga a kábelgyár, nem csak a kapcsoló válik korlátozó tényezővé: a csatornában minden jack, panel, patch zsinór és vízszintes kábel méter tűrése a teljes spektrumban kell, hogy legyen.

A visszamenőleges tárgyalás egy másik gyakorlati előny. A modern 10GBASE-T portok jellemzően az 1G, 2,5G és 5G sebességet is támogatják, így a kapcsolófrissítés megelőzheti a kábelezés frissítését, és mindkét beruházás költségvetési ciklusonként szétosztható. Az Etherneten keresztüli áramellátás, beleértve a magasabb, 802,3 bt teljesítményosztályokat is, ugyanazon a négy páron fut, ami rendkívül fontos a Wi-Fi hozzáférési pontok és az IP-kamerák számára, amelyeknek több gigabites adatra és jelentős teljesítményre van szükségük egyetlen kábelen.

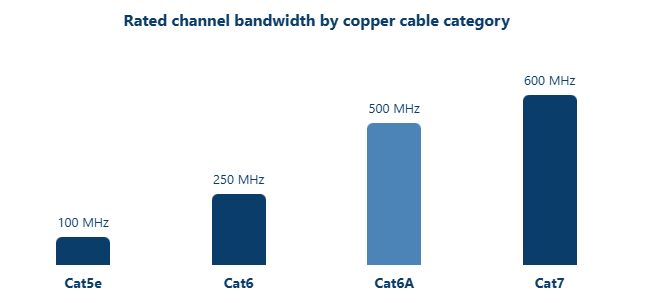

A sávszélesség-besorolás a legtisztább módja annak, hogy megtudja, miért számít annyira a kábelkategória a 10 G-os réz esetében. Minden kategória egy megahertzben mért frekvenciatartomány alapján van meghatározva, és a 10GBASE-T-nek 500 MHz-ig terjedő spektrumra van szüksége a jel elhelyezéséhez. Az alacsonyabb kategóriák egyszerűen nem kínálják ezt a spektrumot, bármennyire is gondos a telepítés. Az alábbi oszlopdiagram összehasonlítja a vevők által leggyakrabban megkérdezett négy kategória névleges csatornasávszélességét. Olvasás közben tartson szem előtt egy szabályt: a névleges sávszélesség szükséges feltétele a 10G-os rézcsatornának, önmagában nem teljes garancia.

A diagram egy pillantással elmondja a 10G réz történetét. A Cat5e 100 MHz-en áll le, ami kényelmes gigabit számára, de nem hagy helyet a 10GBASE-T számára. A Cat6 ezt megduplázza 250 MHz-re, ami elegendő a rövid távú próbálkozásokhoz, de nem éri el a szabvány által elvárt 500 MHz-et. A Cat6A eléri az 500 MHz-et, pontosan azt a spektrumot, amelyre a 10GBASE-T-t tervezték, ezért az iparág az új 10G-os rézkábelezés alapjaként kezeli. A Cat7 600 MHz-ig terjed, és a legtöbb konstrukcióban teljes árnyékolást ad a tetején. Két gyakorlati megjegyzés következik ezekből a számokból. Először is, ha egy szállító 10G-os Cat6 patch kábelt kínál, akkor azt rövid hatótávolságú kényelemnek tekintse, nem pedig a Cat6A csatorna helyettesítőjeként. Másodszor, a sávszélességet alkatrész- és csatornaszinten laboratóriumi és helyszíni teszteléssel ellenőrzik, ezért kérjen minden gyártótól vagy nagykereskedőtől a teljes névleges frekvencián végzett vizsgálati adatokat, mielőtt tömeges rendelést vállalna. A sávszélesség az árlétra egy részét is megmagyarázza, mivel a magasabb frekvenciákon a szigorúbb gyártási tűrések valós termelési erőfeszítésbe kerülnek. Ez azonban nem magyarázza meg mindezt, mert az áthallás vezérlése és az árnyékolás olyan költségekkel jár, amelyeket a megahertzes adat önmagában nem mutat. Használja a diagramot a kategóriák listázásához, majd olvassa el a következő részt, hogy megértse, mi történik a megahertzen belüli jellel.

Legfontosabb következtetés: A Cat6A a minimális kategória, amelyet meg kell adni egy kompatibilis 10G-os rézcsatornához, mert csak az 500 MHz-es sávszélessége egyezik azzal, amit a 10GBASE-T használatra terveztek.

Hogyan működik a 10G réz: Kódolás, Idegen áthallás és kábelépítés

A motorháztető alatt a 10GBASE-T mind a négy párt megnyomja, hogy egyszerre mindkét irányba továbbítsa az adatokat, 128 állapotú konstellációba rendezett 16-szintű impulzus-amplitúdó modulációval, a visszhangszűrő elektronika pedig széthúzza az egymást átfedő adási és vételi jeleket. A mérnöki részletek kevésbé számítanak a vásárlóknak, mint annak következménye: a jel integritása immár a fizikai konstrukció minőségétől és a beépítési fegyelemtől függ, nem csupán a kábelköpeny címkéjén. Azok a kis eltérések, amelyeket egy gigabites kapcsolat eltávolítana, mint például egy túlcsavart érpár vagy egy kábelszakasz, 10 Gbps-nál mérhető hibákká válnak.

Az egyetlen legnagyobb ellenség az idegen áthallás, gyakran rövidítve ANEXT, amely az ugyanabban a kötegben lévő szomszédos kábelekből származó interferencia. Ellentétben a kábelen belüli áthallással, az idegen áthallást nem tudja megszüntetni az elektronika mindkét végén, ezért azt fizikailag kell szabályozni párválasztással, árnyékolással és gondos kötegeléssel. Pontosan ezért tud meghibásodni egy önmagában is szépen tanúsító Cat6 link a párhuzamos futások sűrű tálcáján belül, és ezért szigorították meg olyan jelentősen a 10G rézre vonatkozó kategóriaszabványok a konstrukciós követelményeket.

A kábelépítés több szinten is választ ad erre a kihívásra, és az árnyékolási lehetőségeket érdemes alaposabban megvizsgálni, mielőtt választana. Az alábbi négy konfiguráció szinte minden olyan terméket lefed, amelyet a beszállítói katalógusban látni fog, és mindegyik más-más kompromisszumot kínál az immunitás, a költség, a megszüntetési erőfeszítés és a földelési követelmények között.

• U/UTP Négy csupasz pár pajzs nélkül. A legalacsonyabb költség és a leggyorsabb lezárás, a zavartűrés teljes mértékben a kábelkiegyenlítésen múlik, ezért a legnagyobb telepítési fegyelmet követeli meg.
• F/UTP Egy fóliaszivacs mind a négy pár körül. Érezhetően csökkenti az idegen áthallást a szomszédos kábelek között, és megfelel a forgalmas tálcáknak, kötési és földelési munkák árán.
• U/FTP Minden pár körül külön fólia. A párok közötti áthallás erős szabályozása a kábelen belül, gyakori választás a nagy sűrűségű Cat6A telepítéseknél.
• S/FTP Fonott képernyő egyenként fóliázott páron. A legmagasabb védettségi szint és a szabványos konstrukció a Cat7 kábelezés mögött.

Minden árnyékolt opcióra egy földelési megjegyzés vonatkozik: a fémes képernyő csak akkor működik a tervezett módon, ha megfelelően van rögzítve a patch panelhez és a kimeneti hardverhez. A földeletlen vagy rosszul földelt árnyékolás jobban viselkedhet az antennához, mint a sorompóhoz, ezért mindig kérdezzük meg vásárlóinkat a földelési gyakorlatukról, mielőtt árnyékolt 10G-os rézcsatornát javasolnánk.

Legfontosabb következtetés: A 10G réz teljesítmény él vagy elhal az áthallás vezérlésére, ezért válassza ki az elektromos környezetének megfelelő árnyékolási szintet ahelyett, hogy a legolcsóbb árnyékolatlan opciót választaná.

Kábelkategóriák 10G rézhez: Cat6, Cat6A és Cat7 összehasonlítva

Az alábbi táblázat a kategóriakérdést olyan számokká sűríti, amelyek számítanak egy 10G-os rézterv esetén. Kezelje inkább kiválasztási szűrőként, mint marketingpéldányként, mert minden sor beszerzési következményekkel jár.

A Cat6 megérdemel egy óvatos szót, mert ez okozza a legtöbb zavart az idézetekben. A TIA útmutatás lehetővé teszi a 10GBASE-T-t Cat6 felett csökkentett távolságokban, általában 55 méteres távolságban, és rövidebb, de sűrű kötegekben, más kábelek közelében. Egyes projektek sikeresen használják ezt a rövid, szekrények közötti vagy faltól asztalig terjedő futásokhoz, de mindegyiknek helyszíni tanúsítvánnyal kell rendelkeznie, és a csatorna margója vékonyabb, mint bármelyikünk szeretné. Ha egy szállító 10G-kompatibilis Cat6-ot kínál anélkül, hogy megemlítené a távolságkorlátokat, tegyen fel keményebb kérdéseket, mielőtt aláírja.

A Cat6A az általános válasz, amelyet a TIA és az ISO is elismert EA osztályúként a garantált 100 méteres 10GBASE-T csatornákra. Kifejezetten az Alien áthallás vezérlésére tervezték, árnyékolatlan és árnyékolt változatban is kapható, ára pedig több éves mennyiségi gyártás után beállt a mainstream területre. Egy új 10G réz telepítésnél a Cat6A a biztonságos alapértelmezett, amelyet nem kell megvédeni a következő ellenőrzéskor.

A Cat7 felette ül, mint egy ISO által meghatározott F osztályú rendszer 600 MHz-en, teljesen árnyékolt S/FTP konstrukcióra épülve. Egy kompatibilitási megjegyzés számít itt: a formális Cat7 inkább GG45 vagy TERA csatlakozókat ír elő, mint sima RJ45-öt, bár a beszállítói katalógusokban sok RJ45-végződésű árnyékolt vezeték és modul Cat7-osztályú teljesítményre készült. Ha a projektdokumentumok Cat7-et igényelnek, rendelés előtt erősítse meg a csatlakozó kompatibilitását a csatorna minden komponensében. Mindkettő felett létezik a Cat8 rövid, 30 méteres 25G és 40G összeköttetésekre adatközpontokban, amit akkor is érdemes tudni, ha vízszintes irodai kialakításra ritkán vonatkozik.

A megfelelő 10G-os rézcsatorna öt elemből álló lánc: a munkaterület kábele, az előlap mögötti trapézkő jack csatlakozó, a vízszintes kábel, a távközlési helyiségben lévő patch panel és a berendezés kábele a túlsó oldalon. A teljesítménykategóriák keverése a lánc mentén megnöveli a szabvány által hagyott árrést, így a tapasztalt vásárlók a teljes csatornát egyetlen gyártótól szerzik be, egy minőségben. A trapézkő-csatlakozóhoz a legtöbbet hozzányúlnak és a legkevesebbet tesztelik az alkatrész-szerelők, ezért a Cat6A modul lezárási pontossága ugyanolyan alapos vizsgálatot érdemel, mint a dobozon lévő kábelnyomat.

Árnyékolt Cat6A szerszám nélküli Keystone csatlakozók 10G csatornákhoz Ezek az árnyékolt, szerszám nélküli Cat6A trapézkő emelők egyenletes pontossággal lezárják a munkaterület csatlakozásait. Mivel az aljzat lezárási pontossága kritikus fontosságú a 10G-os rézcsatorna tanúsítványának megőrzéséhez, a csatornaszintű beszerzés segít megvédeni a kapcsolati margót. Termék megtekintése →

Legfontosabb következtetés: adja meg a Cat6A-t alapértelmezett 10G-os rézplatformként, tartsa fenn a Cat7-et az igényes EMI- vagy árnyékolt irányelvekkel rendelkező webhelyek számára, és tekintse a rövid Cat6-futtatásokat tanúsított kivételeknek, semmint tervezési stratégiaként.

10G réz vs. 10G optikai szál: távolság, költség és hol nyer mindenki

Egyik technológia sem győz minden tengelyen, így a hasznos kérdés az, hogy a projekt tengelyein melyik médium nyer valójában. Nagy vonalakban a 10G réz birtokolja az utolsó 100 métert, ahol a végpontok élnek, köszönhetően az RJ45 mindenütt jelen lévő részének, a PoE támogatásnak és az alacsony csatornánkénti komponensköltségnek. A Fibre ezen túlmenően mindent birtokol: a gerincvezetékeket, az egyetemi kapcsolatokat, a nagy interferenciát okozó útvonalakat és a 10 Gb/s-nál nagyobb növekedési tervekkel rendelkező útvonalakat.

A vevők általában a távolságot jelentik az első számú összehasonlításban, amikor 10 G rezet mérnek a rostokhoz. Egy 10GBASE-T csatorna és egy fiber link ugyanazt a 10 Gbps problémát oldja meg, mégis nagyon különböző távolságokat fednek le ugyanabból a rackből. Az alábbi vízszintes oszlopdiagram a legelterjedtebb adathordozók maximális elérhetőségét 10 Gbps-on mutatja. A rézkategóriák a többmódusú szál és a közvetlenül csatlakoztatható twinax szerelvény mellett helyezkednek el, így az arányok könnyen leolvashatók. Minden érték szabványnak megfelelő, megfelelően telepített csatornát feltételez.

A diagramon látható minta a legtöbb modern épület miniatűr építészete. A közvetlenül csatlakoztatható twinax szerelvények körülbelül 7 méter magasan helyezkednek el, így a kábelrendszer helyett inkább a rackbe helyezhető eszköz a szomszédos kapcsolók csatlakoztatásához. A Cat6 nagyjából 55 métert fed le 10 Gb/s sebességgel, ha kedvezőek a körülmények, ami elég néhány emeletek közötti szekrényhez, de soha nem garantált vízszintes kialakítás. A Cat6A és a Cat7 egyaránt 10 G rezet szállít a teljes 100 méteres csatornára, amely köré a strukturált kábelezést tervezték, és ez a szám teszi lehetővé, hogy egy telekommunikációs helyiség egy teljes emeletet kiszolgáljon. Az OM3 multimódusú optikai szál ugyanazt a 10 Gb/s-ot 300 méterre, az OM4 pedig 400 méterre kiterjeszti, ezért a felszállók és az épületek közötti kapcsolatok alapértelmezés szerint üvegszálasak. Együtt olvasva a sávok tiszta munkamegosztást írnak le: réz a vízszintes utolsó 100 méteren, szál felette és azon túl. 100 méteren túl 10 Gb/s-on nincs csavart érpár lehetőség, így a 120 méteres futás egy szálas döntés, függetlenül attól, hogy mit mond a költségvetés. A 10GBASE-T és az üvegszál közötti késleltetési különbségek léteznek, de elég kicsik ahhoz, hogy az irodai és egyetemi alkalmazások a legtöbb esetben figyelmen kívül hagyják. A súly és az átmérő is számít, mert a 10G-os rézkábelek vastagabbak, mint a gigabites elődeik, és gyorsabban töltik ki a felszálló teret. A távolság a topológiával is kölcsönhatásba lép, mivel a 100 méteres réznyúlvány általában csökkenti a köztes szekrények költségeit egy tipikus padlón. Ha az épületben már van OM3 vagy OM4 gerinchálózat, az intelligens kialakítás megőrzi a függőleges elosztást, és lehetővé teszi, hogy a Cat6A kezeljen minden vízszintes esést.

A költség annyi projektet határoz meg, amennyit a nyers teljesítmény. Egy 10G-os rézkapcsolat költségvetése négy részre oszlik: passzív alkatrészek, aktív portok, telepítési munka és tesztelés. Az arányok a projekt méretével változnak, de egy tipikus irodai felújítás a pénz nagy részét a váltáson kívül költi el. Az alábbi fánkdiagram egyetlen 10G-os rézcsatorna reprezentatív felosztását mutatja egy közepes méretű frissítésben. Kezelje inkább tervezési arányként, semmint árajánlatként.

A leggyakoribb tervezési hiba az, hogy feltételezzük, hogy a kábelszámla az egész történet. A passzív alkatrészek aránya a legnagyobb, körülbelül 40 százalék, de ez az arány magában foglalja a csatornában lévő összes csatlakozót, panelt és vezetéket, nem csak magát a kábelt. Az aktív portok nagyjából egynegyedet vesznek igénybe, és itt a 10GBASE-T és az SFP fiber összehasonlítása válik érdekessé, mivel a portok ára és az áramfelvétel jelentősen eltér a kapcsológenerációk között, és megfordíthatja az aritmetikát nagy telepítéseknél. A telepítési munka megfelel az aktív részaránynak, és a munka az, ahol a 10G réz nagyobb gondosságot igényel, mint a gigabit, mivel a lezárási pontosság és a kötegelési fegyelem közvetlenül befolyásolja a csatorna árrését. A tesztelés 10 százalékosnak tűnik kicsinek, de ez a legolcsóbb biztosítás a diagramon, mert egy rossz felmondást észlelő tanúsítás megspórolja a visszatérő látogatást, amely többe kerül, mint a tesztelő ideje. A nagykereskedőknek és a projektvásárlóknak a csatornaköltséget is össze kell hasonlítaniuk az alkatrészárak helyett, mivel a valamivel drágább, gyorsabban szerelhető aljzat csökkentheti a munkaerő-szükségletet. A mennyiség is számít: egy komplett csatornakészlet rendelése egy gyártótól általában olcsóbb, mint több beszállítótól való összeszerelés. Ezek a számok új kábelezést feltételeznek, és a nehéz utakkal járó utólagos felszerelés növeli a munkaerő arányát. Említést érdemel az energiaköltségvetés is, mert a sűrű 10GBASE-T switch-konfigurációk több áramot fogyasztanak, mint a szálas egyenértékűek, és ez a főkönyv működési oldalán jelenik meg. Az átdolgozás a láthatatlan ötödik vödör, és a legbiztosabb módja annak zsugorításának, ha a kezdetektől fogva ellenőrizhető tesztadatokkal rendelkező alkatrészeket vásárolunk.

Legfontosabb következtetés: használjon 10 G rezet az utolsó 100 méteren, ahol a végpontok élnek, és adja át a munkát az üvegszálnak, ha a futás meghaladja a 100 métert, áthalad az épületeken, vagy komoly interferenciával szembesül.

Alkalmazási forgatókönyvek és kiválasztási pontok 10G rézhez

Ahol a 10G réz ma megérdemli

A nagyvállalati irodai vízszintes kábelezés továbbra is a klasszikus eset: Cat6A csatorna egy központi telekommunikációs helyiségből minden munkaterületre, amely ma több gigabites íróasztalokat szolgál ki, az eszközök frissítésekor pedig 10 G sebességgel. A Wi-Fi sztori ugyanolyan fontossá vált, mert a modern 802.11ax és az utód hozzáférési pontok több gigabites uplink-et és nagy teljesítményű PoE-t akarnak ugyanazon a kábelen keresztül, a Cat6A 10G rézcsepp pedig mindkettőt kielégíti anélkül, hogy egy második áramkört húzna ki. A felügyelet és az épületautomatizálás ugyanazt a logikát követi, mivel az NVR felfelé irányuló kapcsolatai, a kamera-összesítés és a vezérlőforgalom egyaránt profitál a 100 méter alatti rézpályákon biztosított belmagasságból. Az adatközpontokban a 10GBASE-T szerepet játszik a sorvégi és sorközépső topológiákban akár 100 méteres távon, míg a néhány méteres rack-kapcsolatok általában twinax-szerelvényeket használnak, és a függőleges gerinc áthelyeződik a szálra. Intelligens épületek és ipari peremek teszik teljessé a listát, bárhol, ahol az átjáróknak, vezérlőknek és aggregációs kapcsolóknak robusztus, több gigabites kapcsolatra van szükségük elektromosan zajos környezetben, például a termelési szinteken vagy a tetőtéri berendezések zónáiban.

Magában a telekommunikációs helyiségben a javítópanel az a hely, ahol ezek a vízszintesek lefutnak, és a panel minősége határozza meg, hogy mekkora árrés túléli a megszűnést. A kategóriának megfelelő, jól megépített panel minden hitelesített linket hitelesít, miután a telepítő elhagyja az épületet, ezért a panel kiválasztása a specifikációhoz tartozik, nem az utolsó pillanatban szereplő hardverlistához.

Cat6A árnyékolt és UTP javítópanelek A Cat6A patch panelek több portszámmal és árnyékolt vagy árnyékolatlan opciókkal minden vízszintes futást leállítanak a telekommunikációs helyiségben. A kategóriának megfelelő, jól felépített panel megőrzi a hitelesített kapcsolati teljesítményt, így a panel minősége hozzátartozik a specifikációhoz. Termék megtekintése →

Kiválasztási pontok a beszerzési csapatok számára

1. Tartsa az egész csatornát egy kategóriában és egy teljesítményszinten, a munkaterület kábelétől a patch panelig, mert egyetlen gyenge láncszem határozza meg az egész csatornát.
2. Az F/UTP, U/FTP vagy S/FTP választása előtt illessze az árnyékolási szintet az elektromos környezethez, és győződjön meg arról, hogy csapata megfelelően tudja az árnyékolásokat rögzíteni.
3. Ellenőrizze a PoE hőfeltevéseit: a nagy teljesítményű PoE felfűti a kötegelt kábeleket, ezért tervezzen konzervatív kötegméreteket, és részesítse előnyben a Cat6A-t a 802,3 bt-os telepítéseknél.
4. Kérjen minden kiválasztott beszállítótól komponens- és csatornatesztadatokat, amelyek lefedik a beillesztési veszteséget, a visszatérési veszteséget, a NEXT-et és az idegen áthallást a teljes névleges frekvencián.
5. Értékelje a katalógus mögött álló gyártót: a házon belüli szerszámok, a stabil gyártási kapacitás, az OEM- és ODM-támogatás, valamint a forgalmazásra alkalmas csomagolás mind gördülékenyebb projekteket jósol.
6. Érvényesítse a saját telepítői által felmondott mintákkal, mielőtt tömeges beszerzési rendelést adna fel, mert a valós kivitelezés a termék része.

Legfontosabb következtetés: vásárolja meg a 10G-os rézcsatornát egy összeillesztett rendszerként egy felelős gyártótól, és hagyja, hogy a helyszíni minták, ne a katalógusoldalak hozzák meg a végső döntést.

Telepítési és karbantartási útmutató a megbízható 10G-os rézcsatlakozókhoz

Telepítési szabályok, amelyek védik a csatornát

A legtöbb 10G rézproblémát telepítik, nem gyártják, ami jó hír, mert a telepítési szokások javíthatók. Őrizze meg az egyes párok csavarását egészen a végpontig, és soha ne csavarja ki 13 milliméternél többet a Cat6A aljzatoknál és paneleknél. Tartsa be a minimális hajlítási sugarat, a kábel külső átmérőjének legalább négyszeresét, árnyékolt kiviteleknél pedig többet, különösen az előlapok mögött és a zsúfolt szekrények belsejében. A vízszintes járatokat tartsa távol az árnyékolatlan elektromos vezetékektől és a fénycsövektől, és kerülje a hosszú párhuzamos utakat a motor vagy a világítási áramkörök mentén. Korlátozza a köteg méretét, és cserélje ki a túl szoros kábelkötegelőket tépőzáras rögzítőkkel, mert a nyomónyomás torzítja a pár geometriáját, amelytől a 10GBASE-T függ. Fejezze be a megfelelő matricákkal és szerszámokkal a kategória-besorolt ​​hardvereken, majd tanúsítson minden állandó kapcsolatot és a teljes csatornát, hozzáadva az idegen áthallás helyszíni ellenőrzését a legsűrűbb paneleken.

A berendezés vezetékei mindkét végén ugyanolyan komolyságot érdemelnek, mint a fix kábel, mert az akciós kábel képes feloldani a tanúsított csatornát. Tartson készletet a tesztelt, kategóriáknak megfelelő szabványos hosszúságú vezetékekből, hogy a telepítők soha ne rögtönözzenek egy régebbi projektből származó maradékokkal.

Cat6A és Cat8 patch kábelek Kategória-matched patch cords, including Cat6A UTP and S/FTP options, keep certified channels performing at both ends. Keeping tested cords in standard lengths prevents installers from improvising with mismatched leftovers that degrade margin. Termék megtekintése →

A növény egészségének megőrzése az átadás után

Minden hivatkozás mindkét végét jelölje meg ugyanazzal az azonosítóval, tartsa fenn a porvédelmet a nem használt portokon, és tartson fenn olyan foltozási fegyelmet, amely minden mozdulatot, hozzáadást és változtatást rögzít. Minden olyan hivatkozást igazoljon újra, amelyet újra lezárnak vagy átirányítanak, ahelyett, hogy azt feltételezné, hogy még mindig megfelel az osztályzatnak. Cserélje ki a sérült patch kábeleket ahelyett, hogy újra krimpelné őket, mivel a helyszíni krimpeléses javítások ritkán tartanak fenn Cat6A tűréseket. Időszakos ellenőrzés ütemezése, amely mintát vesz a csatornákból, ellenőrzi a szekrény hőmérsékletét a magas PoE zónákban, és összeegyezteti a dokumentációt a rack-ekben található adatokkal. Azok a növények, amelyek ezt a rutint követik, évekkel később dráma nélkül átesnek a 10G-os rézellenőrzésen, és azok a növények, amelyek ezt kihagyják, általában a lehető legrosszabbkor fedezik fel a különbséget egy költözés, hozzáadás vagy változtatás során.

Legfontosabb következtetés: a 10G-os rézcsatorna csak annyira jó, amennyire a legrosszabb vége, ezért a telepítéskor tartsa be a csavarási, hajlítási sugarú, kötegelési és tanúsítási szabályokat, és minden változtatás után folytassa a tanúsítást.

GYIK: A 10G rézzel kapcsolatos kérdések, amelyeket a vásárlók legtöbbször feltesznek

Az alábbi kérdések többször is felmerülnek a forgalmazókkal, integrátorokkal és projektvállalkozókkal folytatott beszélgetések során. A válaszok rövidek és praktikusak, így közvetlenül a saját projektdokumentációjába emelheti őket.

Kapcsolódó olvasási és webhelyforrások

Ha egy 10G-os réz kiépítést tervez, ezen az oldalon két oldal közvetlenül kiterjeszti a képet: az egyik elmagyarázza, hogy mely strukturált kábelezési termékek támogatják a nagy sebességű hálózatokat mind a réz-, mind az üvegszálas rendszereken, a másik pedig bemutatja 30 000 négyzetméteres gyárunkat a kínai Yuyaóban, beleértve a gyártósorokat, berendezéseket és minőség-ellenőrzést. Trapézkő csatlakozók, patch panelek, patch kábelek és üvegszálas csatlakozás gyártójaként és szállítójaként több mint 45 országban támogatjuk a forgalmazókat, a nagykereskedőket és az integrátorokat szabványos katalógustételekkel, valamint az OEM testreszabásával.

• Mely strukturált kábelezési termékek támogatják a nagy sebességű hálózatokat
• Üzemünkről: gyártósorok, berendezések és minőségellenőrzés

Legfontosabb következtetés: szerezze be a 10G rézcsatornát egy olyan gyártótól, amely minden alkatrészt tesztadatokkal bizonyít, és a szabvány gondoskodik magáról.
